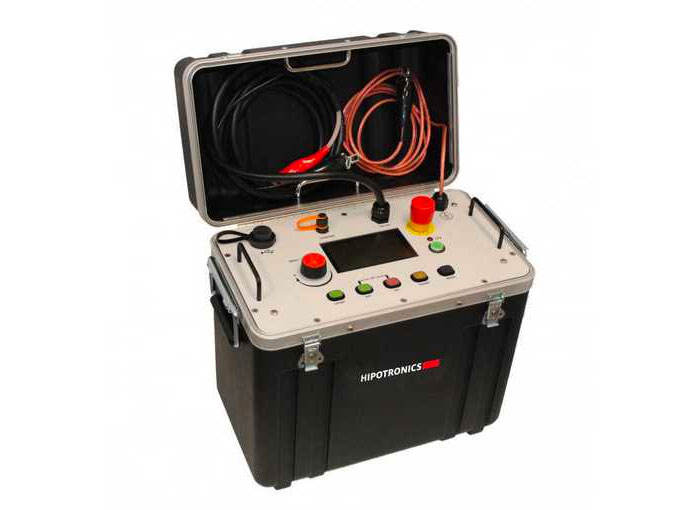

100 KV Dijital AC Hipot Test Sistemi
HVT-DI AC Hipot, elektrikli cihazların yalıtım gücünü test etmek için modern bir çözümdür. Son teknoloji ürünü dijital arabirim ve kapsamlı güvenlik özellikleriyle donatılan HVT-DI serisi, basit çalışmayı, en doğru sonuçları sağlar. ve her koşulda operatör güvenliği HVT-DI serisi, ANSI/SIA A92.2 spesifikasyonlarını karşılar ve 120kV modeli, çalışma platformları ve kepçeli kamyonlardaki yalıtıcı bomları test etmek için özel olarak tasarlanmıştır. direkt olarak yüksek gerilim trafo kaputunun çıkışından alınır ve geri dönüş ayağında akım kaçak akım ölçümleri alınır. Tüm kontroller sağlam ve dayanıklı bir muhafaza içinde kendi kendine yetmektedir.”
Özellikler
100kV Dijital taşınabilir AC Hipot Test Cihazı.
7” renkli, ayarlanabilir parlaklığa sahip dokunmatik ekran.
Yüksek doğrulukta voltaj ve akım ölçümü: Tam ölçeğin +/-%1’i.
Kayıtlı test sonuçları ve USB2.0 veya HIPODirect mobil uygulaması aracılığıyla veri aktarımı.
Hedef voltaj, maksimum kaçak, rampa hızı ve bekleme süresi gibi Ayarlanabilir ve Programlanabilir test parametreleri.
Hafif, sağlam tasarım, tekerlekli ve ayarlanabilir saplı IP67 sınıfı kasa.
Evrensel Şebeke ile çalışır.
ANSI/SIA A92.2 test özelliklerini karşılar.
Saha test uygulamaları için ideal
Minimum kurulum süresi ve basit kontrol paneli
Kaçak akımları ortadan kaldırmak için tasarlanmış en doğru akım ölçümü ve koruma devresi -
30 KV Dijital AC Hipot Test Sistemi
HVT-DI AC Hipot, elektrikli cihazların yalıtım gücünü test etmek için modern bir çözümdür. Son teknoloji ürünü dijital arabirim ve kapsamlı güvenlik özellikleriyle donatılan HVT-DI serisi, her koşulda basit çalışma, en doğru sonuçlar ve operatör güvenliği sağlar. HVT-DI serisi, ANSI/SIA A92.2 spesifikasyonlarını karşılar ve 120kV modeli, çalışma platformları ve kepçeli kamyonlardaki yalıtıcı bomları test etmek için özel olarak tasarlanmıştır.Doğru voltaj ve akım ölçümleri, doğrudan motorun çıkışında alınan voltaj okumalarıyla ölçülür. dönüş ayağında yüksek gerilim trafo kaputu ve akım kaçak akım ölçümleri alınmaktadır. Tüm kontroller sağlam ve dayanıklı bir muhafaza içerisinde kendi kendine yetmektedir.”
-
60 KV Dijital AC Hipot Test Sistemi
HVT-DI AC Hipot, elektrikli cihazların yalıtım gücünü test etmek için modern bir çözümdür. Son teknoloji ürünü dijital arabirim ve kapsamlı güvenlik özellikleriyle donatılan HVT-DI serisi, her koşulda basit çalışma, en doğru sonuçlar ve operatör güvenliği sağlar. HVT-DI serisi, ANSI/SIA A92.2 spesifikasyonlarını karşılar ve 120kV modeli, çalışma platformları ve kepçeli kamyonlardaki yalıtıcı bomları test etmek için özel olarak tasarlanmıştır.Doğru voltaj ve akım ölçümleri, doğrudan motorun çıkışında alınan voltaj okumalarıyla ölçülür. dönüş ayağında yüksek gerilim trafo kaputu ve akım kaçak akım ölçümleri alınmaktadır. Tüm kontroller sağlam ve dayanıklı bir muhafaza içerisinde kendi kendine yetmektedir.
Özellikler
60kV Dijital taşınabilir AC Hipot Test Cihazı
7” renkli, ayarlanabilir parlaklığa sahip dokunmatik ekran
Yüksek doğrulukta voltaj ve akım ölçümü: Tam ölçeğin +/-%1’i
Kaydedilmiş test sonuçları ve USB2.0 veya HIPODirect mobil uygulaması aracılığıyla veri aktarımı
Hedef voltaj, maksimum kaçak, rampa hızı ve bekleme süresi gibi Ayarlanabilir ve Programlanabilir test parametreleri
Hafif, sağlam tasarım, tekerlekli ve ayarlanabilir saplı IP67 sınıfı kasa
Evrensel Şebeke destekli
ANSI/SIA A92.2 test özelliklerini karşılar
Saha test uygulamaları için ideal
Minimum kurulum süresi ve basit kontrol paneli
Kaçak akımları ortadan kaldırmak için tasarlanmış en doğru akım ölçümü ve koruma devresi -
AC Dielektrik Test Sistemi
HIPOTRONICS standart AC Dielektrik Test Sistemleri serisi, IEC60, IEEE 4 ve IEC 270 ve diğer ulusal test standartlarına uygun olarak elektrikli cihazlarda yüksek voltajlı
AC testleri yapmak üzere tasarlanmıştır. Farklı kurulum koşullarına uyacak çeşitli mekanik konfigürasyonlar mevcuttur.
Test nesnesini test alanına taşımak zor olduğunda bazı modeller mobil versiyonlarda tedarik edilebilir.
AC Dielektrik Test Setleri, olağanüstü güvenilirlik, dayanıklılık ve işlevsellik ile çok çeşitli voltaj ve güç değerlerinde mevcuttur.
İhtiyacınız ne olursa olsun, HIPOTRONICS ihtiyaçlarınızı karşılamak için uygun fiyatlı, son derece güvenilir bir test çözümüne sahiptir.Özellikler
Sürekli ayarlanabilir çıkış voltajı
Yeniden tasarlanan Otomatik ve Manuel Programlanabilir Kontrolör
Maksimum nominal çıkış voltajının %0,5 ila %100’ü (2kVA ve 5kVA) veya %3,5 ila %100’ü (≥10kVA) çalışacak şekilde tasarlanmıştır
Yeniden kalibrasyon erişimi için kolayca erişilebilir sayaç
Nominal çıkış akımının %10 ila %110’u arasında ayarlanabilir aşırı yük
Yedek kesici aşırı yük güvenliği
Çıkışa bağlı voltmetre ve ampermetre
Sıfır başlatma kilidi, HV’ye enerji verilmeden önce voltaj kontrolünün minimumda olmasını sağlar
Sıfırdan nominal gerilime kadar mevcut nominal akım.
Minimum kurulum süresi ile kullanımı basit ve sezgisel kontrol paneli, basit testlere olanak tanır
Tam voltajda flashover’lara dayanmak için aşırı gerilim kompanzasyonlu HV trafo sargıları
Çıkışa bağlı sayaçlar hızlı doğru okumalar sağlar
Tüm sayaçlarda, transformatörlerde vb. aşırı gerilim ve geçici koruma
Tam çıkış voltajında düşük PD seviyeleri ile kısmi deşarj testi (PD seviyelerinin sistem siparişinde belirtilmesi gerekir ve ek bileşenler gerektirebilir). -
60kV Vakum Kesici Test Sistemi
HIPOTRONICS’in 7BT60 modeli, ana şalterdeki vakum kesicilerin bütünlüğünü test etmek için tasarlanmış portatif 60 kV AC (merkez kılavuzlu) dielektrik test ekipmanının bir parçasıdır. Çıkış (akım 10 mA ile sınırlı), voltajı önceden ayarlanmış bir oranda istenen test seviyesine yükseltmek üzere programlanmıştır. Ünite önceden ayarlanmış voltaja ulaştığında, bir bekleme zamanlayıcısı voltajı önceden ayarlanmış süre boyunca o seviyede tutacaktır. Bekleme süresi geçtikten sonra ünite sıfıra dönecektir. Test sırasındaki herhangi bir arıza ön panelde bulunan arıza lambasında, dayanım voltajı ise kVmetrenin hafızasında gösterilecektir.
Özellikler
Otomatik test
0-60kV AC çıkış voltajı
bekleme zamanlayıcısı
hafıza kilovoltmetre
Önceden ayarlanabilen çıkış kilovoltmetresi
Arıza gösterge lambası
500 ve 3000 V/sn yükselme süresi
Operatör güvenliği için çıkarılabilir yüksek voltaj bölümü
Sağlam alan çantası
Sahada kanıtlanmış güvenilirlik
Devam et, devam etme testi ve başarılı / başarısız gösterge lambası, test sonuçlarının anında ve görsel olarak gösterilmesini sağlar
Minimum kurulum süresi ve kullanıcı eğitimi ile kolay kullanım, testin hemen başlayabileceği anlamına gelir
Taşınabilir ve bağımsız, tek ünite saha kullanımına uygundur
Tek adımlı test, kullanıcının istenen test parametrelerini ayarlaması ve sıralamanın otomatik olarak çalıştırılması anlamına gelir.
Uzatılmış Garanti: Bir yıl uzatılmış garantiYedek Parça Seti -
60kV Vakum Kesici Test Sistemi
HIPOTRONICS’in 7BT60 modeli, ana şalterdeki vakum kesicilerin bütünlüğünü test etmek için tasarlanmış portatif 60 kV AC (merkez kılavuzlu) dielektrik test ekipmanının bir parçasıdır. Çıkış (akım 10 mA ile sınırlı), voltajı önceden ayarlanmış bir oranda istenen test seviyesine yükseltmek üzere programlanmıştır. Ünite önceden ayarlanmış voltaja ulaştığında, bir bekleme zamanlayıcısı voltajı önceden ayarlanmış süre boyunca o seviyede tutacaktır. Bekleme süresi geçtikten sonra ünite sıfıra dönecektir. Test sırasındaki herhangi bir arıza ön panelde bulunan arıza lambasında, dayanım voltajı ise kVmetrenin hafızasında gösterilecektir.
Özellikler
Otomatik test
0-60kV AC çıkış voltajı
bekleme zamanlayıcısı
hafıza kilovoltmetre
Önceden ayarlanabilen çıkış kilovoltmetresi
Arıza gösterge lambası
500 ve 3000 V/sn yükselme süresi
Operatör güvenliği için çıkarılabilir yüksek voltaj bölümü
Sağlam alan çantası
Sahada kanıtlanmış güvenilirlik
Devam et, devam etme testi ve başarılı / başarısız gösterge lambası, test sonuçlarının anında ve görsel olarak gösterilmesini sağlar
Minimum kurulum süresi ve kullanıcı eğitimi ile kolay kullanım, testin hemen başlayabileceği anlamına gelir
Taşınabilir ve bağımsız, tek ünite saha kullanımına uygundur
Tek adımlı test, kullanıcının istenen test parametrelerini ayarlaması ve sıralamanın otomatik olarak çalıştırılması anlamına gelir.
Uzatılmış Garanti: Bir yıl uzatılmış garantiYedek Parça Seti -
Taşınabilir Yüksek Gerilim DC Hipot Test Sistemi
8000 Serisi DC Hipot Test Cihazları, uygun kademeli bir tasarımda 60 ila 300 kV aralığında bir aralık sunar.
Bu sistemler hava yalıtımlıdır, her modül ayrı ayrı 16 mA’da 60 kV üretebilir.
Standart güç derecesi 2 kW’dır. %1 hat regülatörü ile dalgalı hat voltajında bile düşük kaçak ölçümü mümkündür.
Tasarım ayrıca ters çevrilebilir polarite sunar. Mevcut modeller: 8060PL, 8120PL, 8180PL, 8240PL, 8300PL.Özellikler
60 kV’dan 300 kV’a genişletilebilir Sağlam, taşınabilir ve modüler yapı Büyük yükleri test etmek için yüksek akım çıkışı tersinir polarite mA başına %0,2’den az dalgalanma Analog kilovolt ve akım ölçerler
Çalışma sırasında güvenlik için sıfır başlatma kilidi ve harici kilitleme hükümleri Korona karşıtı toroid Kompakt kontrol ünitesi, saha kullanımı için ideal olan uzaktan konumlandırmaya izin verir.
Anlık akım ters anahtarı Opsiyonel yüksek voltajlı kısa devre solenoidi Saha testi için ideal, hafif, kompakt ve sağlam olması, saha testi için uygun olmasını sağlar.
Hızlı ve Kolay: modüler bir sistem kurulum süresini sınırlar ve kullanıcı dostu kontroller kullanımı kolaylaştırır.
Modüler Yapı: sadece gerekli voltaj için gerekli sayıda modül getirin Kolayca Taşınabilir: Hava yalıtımlı modüller, hafif olmasını ve bir minibüs veya kamyonet içinde taşınmasını kolaylaştırır.
Doğru Kaçak Akım Ölçümleri: Koruma devresi kaçak kaçak akımları ortadan kaldırırken -
Taşınabilir Yüksek Gerilim DC Test Sistemi
8175PL Serisi DC Hipot Test Cihazları, uygun bir kademeli tasarımda 175 kV ila 875 kV aralığı sunar. Bu sistemler SF6 izolasyonlu olup, her modül ayrı ayrı 17 mA’da 175 kV üretebilmektedir. Standart güç derecesi 3 kW’dır. Standart %1 hat regülasyonu ile dalgalı hat voltajında bile düşük kaçak ölçümü mümkündür. Tasarım ayrıca ters çevrilebilir polarite sunar. Bu modüler (genişletilebilir) yapı, daha önce büyük mobil üniteler gerektiren durumlarda bu taşınabilir test cihazlarının kullanımını destekler. Örneğin, saha testi yapılırken, her teknisyen bir kontrolör ve rutin testlerin gerektirdiği sayıda modül ile donatılabilir. Ardından, rutin olmayan yüksek voltaj testleri için, test sahasında ek modüller monte edilebilir. Depolama ve nakliye için her modül için yeniden kullanılabilir bir nakliye konteyneri sağlanır. Mevcut modeller: 8175PL-1, 8175PL-2, 8175PL-3, 8175PL-4, 8175-5.
Özellikler
175 kV’dan 875 kV’a genişletilebilir Sağlam, hafif, taşınabilir, modüler yapı
Büyük yükleri test etmek için yüksek akım çıkışı
tersinir polarite
mA başına %0,2’den az dalgalanma
Analog kilovolt ve akım ölçerler
Çalışma sırasında güvenlik için sıfır başlatma kilidi ve harici kilitleme hükümleri
Korona karşıtı toroid
Kompakt kontrol ünitesi, saha kullanımı için ideal olan uzaktan konumlandırmaya izin verir
Anlık akım ters anahtarı
Opsiyonel yüksek voltaj kısa devre solenoidi
Yeniden kullanılabilir
Hızlı ve Kolay: Modüler bir sistem kurulum süresini sınırlar ve kullanıcı dostu kontroller kullanımı kolaylaştırır
Modüler Yapı: Sadece gerekli voltaj için gerekli sayıda modül getirin
Kolayca Taşınabilir: SF6 yalıtımlı modüller, bir minibüs veya kamyonet içinde taşımayı hafif ve basit hale getirir
Doğru Kaçak Akım Ölçümleri: Koruma devresi kaçak kaçak akımları ortadan kaldırır -
AC ve DC Kısmi Deşarj Test Sistemi
HIPOTRONICS, basit deşarj ölçerler ve kalibratörlerden, teşhis yeteneklerine sahip dijital dedektörlere ve AC/DC kısmi deşarj test sistemlerine kadar geniş bir yelpazede kısmi deşarj ekipmanı sunmaktadır. Kısmi deşarj ekipmanımız ulusal ve uluslararası standartlara göre ölçülmekte ve sonuçlar dünya çapında kabul görmektedir. Ek olarak, bu alandaki uzun deneyimimiz, doğru ölçüm yöntemlerinin ve konfigürasyonlarının seçilmesine yardımcı olur. Ekipmanlarımız, ekranlı ortamlarda, açık fabrikalarda, yerinde testlerde ve kurulu kablo testi ve teşhisinde test edilmiş ve kanıtlanmıştır.
Özellikler
Yerleşik test muhafazalı tam entegre çözüm, basit kurulum ve kullanım kolaylığı sağlar
Tek bir satıcıdan güvenilir ve kanıtlanmış AC/DC güç kaynakları ve kısmi deşarj dedektörleri
Kısmi deşarj dedektörleri, çok çeşitli PD ölçüm sistemlerine olanak tanır
Esnek Çözümler: PD test uygulamanız ne olursa olsun, gereksinimlerinize uygun doğru ekipman kombinasyonuna sahibiz.
Saha Deneyimi: Yıllar boyunca birçok PDTS’yi tasarladık, ürettik ve kurduk.
Tek Kaynaklı Tedarikçi: Tüm bileşenler tek bir tedarikçi tarafından tasarlanır, üretilir ve test edilir, bu da birlikte çalışma yeteneklerini garanti eder. -
30 kV Kablo Hata Yeri Belirleme Test Cihazı
Hipotronics CF30 kablo arıza bulucu, orta ve yüksek gerilim primer kablo arızalarının basit tespiti için tasarlanmıştır. Bu ürün, yüksek enerji kapasitif deşarj özelliğine ek olarak, kullanıcıların bir yüksek voltaj DC geçirmez test cihazı gerçekleştirmesine ve yüksek dirençli arızalar için yüksek akımlı bir brülör kullanmasına olanak tanır. Bu bağımsız, taşınabilir üniteler sağlam ve güvenilirdir ve bu sayede yıllarca idealdir. alan kullanımı. CF30, 30 kV’a kadar DC geçirmezlik testleri, 50 mA yanma akımı ve 15 kV/900J’ye kadar yüksek enerjili kapasitif deşarj için sürekli ayarlanabilir bir çıkışa sahiptir. Bu ürün, bir zaman alanı reflektometresi (TDR 1150 / TDR) ile kolayca birleştirilebilir. 1170) bir yüksek voltaj kuplörü (HVC 4100) aracılığıyla. Bu ekipman kombinasyonu, arızayı bulmak için çalışmama süresini büyük ölçüde azaltabilir ve test edilen kabloda daha fazla hasar veya bozulmayı azaltabilir.
Özellikler
Bağımsız Tek Ünite: Proof Tester, Burner ve Thumper’ı birleştirir
50mA maksimum yanma akımı
Dahili deşarj solenoidi
25kV’da maksimum 900J darbe enerjisi
Otomatik ve manuel Thumper modları
Harici kilitleme hükümleri
AC hat voltajıyla veya bir jeneratörden çalıştırılabilir
Tüm modlar için tek HV çıkışı
Sıfır Başlatma Kilidi
Doğru Arıza Tespiti ve Konumu
Artan Operatör Güvenliği için İzole Geri Dönüş
Tüm URD Kablo Bakım Testleri için Tek Birim
Kullanıcı Güvenliği: yüz paneli penceresi aracılığıyla topraklama durumunun görsel olarak doğrulanması
Değişken Darbe Hızı: 3 ila 30 Saniye -
70 kV Kablo Hata Yeri Belirleme Test Cihazı
HIPOTRONICS’ CF70 kablo arıza bulucu, orta ve yüksek voltajlı birincil kablo arızalarının basit bir şekilde tespiti için tasarlanmıştır. Bu ürün, yüksek enerji kapasitif deşarj özelliğine ek olarak, kullanıcıların bir yüksek voltaj DC geçirmez test cihazı gerçekleştirmesine ve yüksek dirençli arızalar için yüksek akımlı bir brülör kullanmasına olanak tanır. Bu bağımsız, taşınabilir üniteler sağlam ve güvenilirdir ve bu sayede yıllarca idealdir. alan kullanımı. CF70, 70 kV’a kadar DC geçirmezlik testleri, 100 mA yanma akımı ve 25 kV’a kadar ve 3750J veya 7000J yüksek enerjili kapasitif deşarj için sürekli ayarlanabilir bir çıkışa sahiptir. Bu ürün, bir yüksek voltaj kuplörü (HVC 4175) aracılığıyla bir zaman etki alanı reflektometresi (TDR 1150 / TDR 1170) ile kolayca birleştirilebilir. Bu ekipman kombinasyonu, arızayı bulmak için çalışmama süresini büyük ölçüde azaltabilir ve daha fazla hasarı veya bozulmayı azaltabilir. Kablo test ediliyor.
Özellikler
Bağımsız Ünite: Proof Tester, Burner ve Thumper’ı birleştirir
100 mA maksimum yanma akımı
Dahili deşarj solenoidi
25kV’de maksimum 3750J veya 7000J
Otomatik ve manuel Thumper modları
Harici kilitleme hükümleri
AC hat voltajıyla veya bir jeneratörden çalıştırılabilir
Tüm modlar için tek HV çıkışı
Sıfır Başlatma Kilidi
Doğru Arıza Tespiti ve Konumu
Artan Operatör Güvenliği için İzole Geri Dönüş
Tüm URD Kablo Bakım Testleri için Tek Birim
Kullanıcı Güvenliği: yüz paneli penceresi aracılığıyla topraklama durumunun görsel olarak doğrulanması
3 ila 30 Saniye arasında Değişken Darbe Hızı -
Sönümlü Kapasitif Darbe Bölücüler 100-1000kV
İkincil kapasitör birimleriyle birleştirilmiş CR Serisi sönümlü kapasitif darbeli gerilim bölücüler, bir darbe üreteci tarafından sağlanan darbe gerilimlerini ölçer. CR bölücüler, yüksek dinamik davranış için tasarlanmış ve geliştirilmiş olup, tam ve kuyruk doğranmış Lİ ve Sİ dalga formları için kullanılırlar. Ölçüm hassasiyeti ve basamak tepkisi IEC 60060-2 gereksinimlerini karşılar. CR bölücüler, tekerlekler ile bir taban kaidesine monte edilir
Özellikler
Geniş aralıklı darbeli gerilim ölçümü
Farklı oranlar için kolayca değiştirilen ikincil birimler
Koronasız çalışma için özel olarak tasarlanmış toroidal elektrotlar -
Sönümlü Kapasitif Darbe Bölücüler 100-1000kV
İkincil kapasitör birimleriyle birleştirilmiş CR Serisi sönümlü kapasitif darbeli gerilim bölücüler, bir darbe üreteci tarafından sağlanan darbe gerilimlerini ölçer. CR bölücüler, yüksek dinamik davranış için tasarlanmış ve geliştirilmiş olup, tam ve kuyruk doğranmış Lİ ve Sİ dalga formları için kullanılırlar. Ölçüm hassasiyeti ve basamak tepkisi IEC 60060-2 gereksinimlerini karşılar. CR bölücüler, tekerlekler ile bir taban kaidesine monte edilir.
Özellikler
Geniş aralıklı darbeli gerilim ölçümü
Farklı oranlar için kolayca değiştirilen ikincil birimler
Koronasız çalışma için özel olarak tasarlanmış toroidal elektrotlar -
Su ile Dolu Kablo Test Sonlandırmaları 200kV-1000kV
CTTS serisi, rutin veya darbe testleri sırasında kabloları sonlandırmak için kullanılır. İçerisinde çeşitli kablo çapları barındırılabilir. CTTS, tekerlekler üzerinde bir taban çerçevesi + V53 &Su İşleme Ünitesi olan iç ve dış tüplere sahip bir çift sonlandırmaya sahiptir.AC dayanım gerilimi testleri, PD ve Yüksek Gerilim uygulanmış tanjant delta testleri yapılabilir. Su işleme ünitesi, test süresi boyunca gerekli iletkenliği korur. Darbe gerilim testleri de yapılabilir.
Özellikler
Tek bir sistemle entegre AC, LI PD, Tanjant Delta testleri
Kısa soyma uzunlukları daha düşük mülkiyet maliyetine neden olur
Sınırlı Taban Alanı
Uzaktan çalıştırılabilir Kompakt su Deiyonizasyon sistemi
PD’siz
Kapasitans ve Tanjant Delta noktası isteğe bağlı olarak üretilebilir
El ya da motorla boru kaldırma -

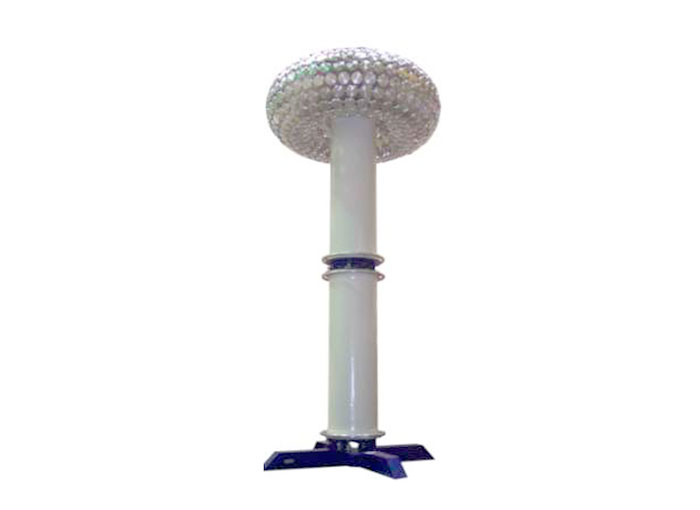

DC Test Sistemleri
HIPOTRONICS yüksek güç kaynakları ya hava ya da yağ yalıtımlıdır. Bu güç kaynaklarında, giriş ve yedek kesiciler, ayarlanabilir aşırı yük rölesi (nominal akımın %10-110’u), hızlı aşırı yük sensörü, sıfır başlangıç kilidi artı harici güvenlik kilidi için provizyon, çıkışta akım sınırlayıcı direnç dahil olmak üzere çok sayıda koruma özelliği bulunmaktadır. devre, çıkış kısa devre solenoidi (ve/veya sert dirençli hava tahliye cihazları) ve kontrollerin sigorta veya devre kesici koruması. Standart yüksek güç kaynakları 1kW ila 50kW ve 1kV ila 300kV arasında mevcuttur ve blendajlı koaksiyel çıkış kablosu ile donatılmıştır. Anma akımı şuradan temin edilebilir: sıfırdan maksimuma voltaj ve tüm güç kaynakları katı hal doğrultucular, sayaç kalibrasyonu, sayaçlar, röleler ve voltaj regülatörleri için aşırı gerilim/geçici koruma özelliklerine sahiptir. Kontroller, giriş gücü ve aşırı yük devrelerine ek olarak bir sayaç polaritesini tersine çeviren bir anahtar içerir.
Özellikler
Sıfır başlatma kilidi, HV’ye enerji verilmeden önce voltaj kontrolünün sıfırda olmasını sağlar
Nominal akım çıkışının %10 ila %110’u arasında ayarlanabilir Aşırı Yük
Yedek Kesici aşırı yük güvenlik durumu
Sıfırdan nominal gerilime kadar sürekli ayarlanabilir test gerilimi
Çıkış Bağlı voltmetre ve ampermetre
Korumalı çıkış kablosu
Kısa devre solenoidi topraklama çıkış kablosu ve test edilen nesne
Kullanımı Basit – minimum kurulum süresi ve basit kontrol paneli, basit testlere izin verir
Operatör Güvenliği – yüksek voltaj kapatıldığında güç kaynağı ve test nesnesi otomatik olarak topraklanır
Çıkışa Bağlı Sayaçlar – hızlı ve doğru okumalar sağlar
Korumalı Koaksiyel Çıkış Kablosu – test nesnesine kolay bağlantı sağlar. -
Dağıtım Trafosu Test Sistemleri
DTTS serisi trafo test setleri, dağıtım trafoları IEC / IEEE zorunlu rutin ve tip testleri yapmayı kolaylaştırır.
DTTS, test tabanına kullanım kolaylığı ve kapsamlı raporlama sağlar. Gelişmiş frekans dönüştürücü, tamamen entegre yazılım paketi,
Ecoline Tier 2 trafoları için gerekli olan kayıp ölçümlerinin yüksek hassasiyeti ve diğer unsurları içeren bir referans listesi DTTS tarafından gayet iyi bir şekile sağlanır.Özellikler
Entegre test
Çok düşük akım ve gerilimlerde yüksek hassasiyet
Tüm rutin testler
Kısmi Deşarj ölçümü
Özelleştirilebilir test raporları
Her bir trafo için 10 dakika kadar süren kısa test süresi -

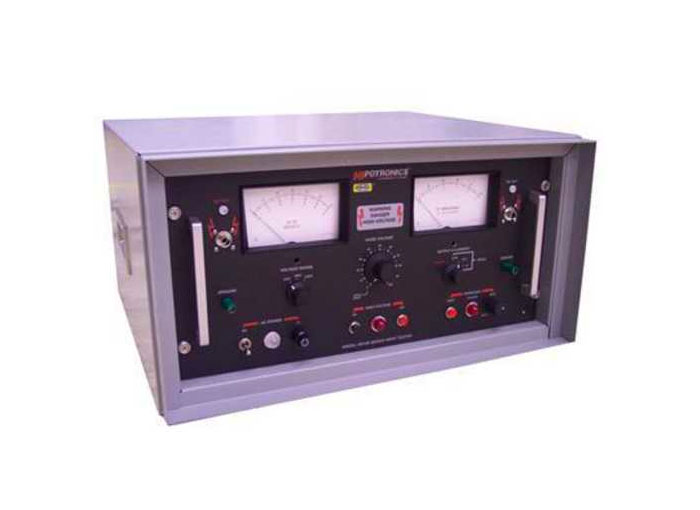

AC ve DC Hipot Test Sistemi
HD100 Serisi Masaüstü AC ve DC [Hipot test cihazları], her türlü elektrikli ürün, sistem ve bileşen üzerinde hipot testleri gerçekleştirmek için tasarlanmış doğru ve dayanıklı cihazlardır.
Çalıştırmaları basittir ve AC ve DC dielektrik dayanım testi için üretim testlerinde vasıfsız veya yarı vasıflı personel tarafından kullanılmak üzere tasarlanmıştır. AC/DC çıkış konfigürasyonu, ayrı AC ve DC hipot satın alma ihtiyacını ortadan kaldırır. Çıkışa bağlı voltmetre, çıkış yükünden bağımsız olarak doğru voltaj ölçümleri sağlar. dielektrik dayanım testi için UL, CSA, VDE, IEC ve MIL gibi çoğu endüstri spesifikasyonunu test edebilirler.
HD 100 Serisi Şunlardan oluşur: Model HD103, ~0-3kV DC/2.5kV AC 5mA maksimum akımdaModel HD106 , ~0-6kV DC/5.5kV AC 5mA maksimum akımdaModel HD115, ~0-15kV DC/12.5kV AC 5mA maksimum akımdaModel HD125, ~0-25kV DC/10kV AC 5mA maksimum akımda Model HD140, ~0-40kV 5mA maksimum akımda DC/15.5kV AC Bu ürün, yenilenebilir bitkisel bazlı yağdan yapılmış çevre dostu doğal ester bazlı bir sıvı içerir. Daha fazlasını okumak için FR3 veri sayfamızı okuyun.Özellikler
Sıfırdan nominal gerilime kadar sürekli ayarlanabilir test gerilimi
Korumalı çıkış kablosu
Nominal akım çıkışının %10 ila %110’u arasında ayarlanabilir Aşırı Yük
Sıfır başlatma kilidi, HV’ye enerji verilmeden önce voltaj kontrolünün sıfırda olmasını sağlar
Sesli/görsel alarmlar, aşırı yük durumunun net bir göstergesini sağlar
Kısa devre solenoidi topraklama çıkış kablosu ve test edilen nesne
Bir Ünitede İki Test: Ayrı AC ve DC Hipot satın alma ihtiyacını ortadan kaldırır
Operatör Güvenliği: Yüksek voltaj kapatıldığında güç kaynağı ve test nesnesi otomatik olarak topraklanır
Endüstri Spesifikasyonlarını karşılar: dielektrik dayanım testi için çoğu UL, CSA, VDE, IEC, MIL için testler
Rafa Monte Edilebilir: standart 19″ rafa kolay kurulum
Bir Ünitede İki Test: Ayrı AC ve DC Hipot satın alma ihtiyacını ortadan kaldırır
Operatör Güvenliği: Yüksek voltaj kapatıldığında güç kaynağı ve test nesnesi otomatik olarak topraklanır
Endüstri Spesifikasyonlarını karşılar: dielektrik dayanım testi için çoğu UL, CSA, VDE, IEC, MIL için testler
Rafa Monte Edilebilir: standart 19″ rafa kolay kurulum -
YG Kuplör
HVC 4000 Serisi yüksek voltajlı TDR kuplörleri, modern kablo arıza tespit cihazlarının (thumper’lar) gelişmiş TDR’lerle birlikte kullanılmasına izin verir. HVC serisi, 70 kV’a kadar voltaj değerlerine sahip kablo arıza tespit cihazlarıyla kullanım için benzersiz bir şekilde uygundur. Bir kablo arıza bulucuya ve bir TDR’ye bağlandığında, kuplör operatörün çarpmasını azaltmasına ve uzun süreli döverek olası hasar olasılığını azaltmasına olanak tanır. HVC serisi, en son arıza yeri bulma yöntemlerinin kullanılmasına izin verir ve ayrıca Operatörün arızalı kablo için en uygun TDR modunu kullanması. HVC serisi ayrıca düşük voltajlı bir TDR’nin hızlı bağlanmasına izin verir.
Özellikler
Kompakt Yüksek Gerilim TDR Bağlayıcı
Hemen hemen tüm Kablo Arıza Tespit Cihazları ile uyumludur
Mod Seçme Anahtarında Kilitleme Güvenliği
Öne Monte Mod Seçme Anahtarı
Dişi MC Yüksek Gerilim Giriş Konnektörü
Erkek MC Yüksek Gerilim Çıkış Konnektörü
70kV’a kadar Thumper’larla Kullanıma Uygun
Dişi MC Konektörü: thumper’ların kolay bağlantısı için
HV Çıkış Kablosu: 70kV DC gerilimler için derecelendirilmiştir
Birkaç Gelişmiş TDR: Standart Thumper’lara
Kompakt: Kullanıcı Dostu Tasarım
Alçak Gerilim: TDR Uyumlu -
Taşınabilir Ac Hipot Test Sistemi
HVT-DI AC Hipot, elektrikli cihazların yalıtım gücünü test etmek için modern bir çözümdür. Son teknoloji ürünü dijital arabirim ve kapsamlı güvenlik özellikleriyle donatılan HVT-DI serisi, her koşulda basit çalışma, en doğru sonuçlar ve operatör güvenliği sağlar.
HVT-DI serisi, ANSI/SIA A92.2 spesifikasyonlarını karşılar ve 120kV modeli, çalışma platformları ve kepçeli kamyonlardaki yalıtıcı bomları test etmek için özel olarak tasarlanmıştır.
Doğru voltaj ve akım ölçümleri, doğrudan motorun çıkışında alınan voltaj okumalarıyla ölçülür. yüksek gerilim trafo kaputu ve akım kaçak akım ölçümleri dönüş ayağında yapılmaktadır.
Tüm kontroller sağlam ve dayanıklı bir muhafaza içerisinde bağımsızdır.Özellikler
7” renkli, ayarlanabilir parlaklığa sahip dokunmatik ekran
Yüksek doğrulukta voltaj ve akım ölçümü: Tam ölçeğin +/-%1’i
Kaydedilmiş test sonuçları ve USB2.0 üzerinden veri aktarımı
Hedef voltaj, maksimum kaçak, rampa hızı ve bekleme süresi gibi Ayarlanabilir ve Programlanabilir test parametreleri
Hafif, sağlam tasarım, tekerlekli ve ayarlanabilir saplı IP67 sınıfı kasa
Evrensel Şebeke destekli
ANSI/SIA A92.2 test özelliklerini karşılar
Saha test uygulamaları için ideal
Minimum kurulum süresi ve basit kontrol paneli
Kaçak akımları ortadan kaldırmak için tasarlanmış en doğru akım ölçümü ve koruma devresi -
Taşınabilir AC Hipot Test Sistemi
HVT-DI AC Hipot, elektrikli cihazların yalıtım gücünü test etmek için modern bir çözümdür. Son teknoloji ürünü dijital arabirim ve kapsamlı güvenlik özellikleriyle donatılan HVT-DI serisi, her koşulda basit çalışma, en doğru sonuçlar ve operatör güvenliği sağlar. HVT-DI serisi, ANSI/SIA A92.2 spesifikasyonlarını karşılar ve 120kV modeli, çalışma platformları ve kepçeli kamyonlardaki yalıtıcı bomları test etmek için özel olarak tasarlanmıştır.Doğru voltaj ve akım ölçümleri, doğrudan motorun çıkışında alınan voltaj okumalarıyla ölçülür. yüksek gerilim trafo kaputu ve akım kaçak akım ölçümleri dönüş ayağında yapılmaktadır. Tüm kontroller sağlam ve dayanıklı bir muhafaza içerisinde bağımsızdır.
Özellikler
7” renkli, ayarlanabilir parlaklığa sahip dokunmatik ekran
Yüksek doğrulukta voltaj ve akım ölçümü: Tam ölçeğin +/-%1’i
Kaydedilmiş test sonuçları ve USB2.0 üzerinden veri aktarımı
Hedef voltaj, maksimum kaçak, rampa hızı ve bekleme süresi gibi Ayarlanabilir ve Programlanabilir test parametreleri
Hafif, sağlam tasarım, tekerlekli ve ayarlanabilir saplı IP67 sınıfı kasa
Evrensel Şebeke destekli
ANSI/SIA A92.2 test özelliklerini karşılar
Saha test uygulamaları için ideal
Minimum kurulum süresi ve basit kontrol paneli
Kaçak akımları ortadan kaldırmak için tasarlanmış en doğru akım ölçümü ve koruma devresi -
Akıllı Yüksek Gerilim Kontrol Sistemi
iHV, HIPOTRONICS’in AC rezonans test sistemleri ve ultra yüksek voltajlı DC sistemleri için tasarlanmış yeni son teknoloji kontrol cihazıdır.
iHV, yeni test sistemlerimize dahildir ve mevcut sistemleri bu modern kontrol çözümüne yükseltmek için kullanılabilir.
iHV yazılımı, çok çeşitli uygulamalarda çalışmak üzere tasarlanmış kullanıcı dostu bir arayüze sahiptir.
iHV’nin sezgisel tasarımı ve farklı test parametreleri ayarlama esnekliği, operatörün gerekli testleri kolay ve verimli bir şekilde tamamlamasını sağlar.Özellikler
Her müşteri gereksinimini karşılamak için rafa monte veya tezgah üstü tasarım
Çıkış voltajı, akım, faz açısı, dalgalanma ve PD dahil olmak üzere çoklu ölçümler
Hedef voltaj, maksimum akım, rampa hızı ve bekleme süresi gibi ayarlanabilir test parametreleri
Sonuçları csv, docx veya PDF’yi kaydedip dışa aktararak test sonuçlarını kaydedin ve görüntüleyin
Yakınlaştırma ve kaydırma özelliğine sahip sayaç ve grafik ekranı
3. taraf PD dedektör tedarikçileri ile Kısmi Deşarj ölçüm entegrasyonu
Hızlı ve doğru test için otomatik ayar ve polarite değişimi
Minimum kurulum süresi ve sezgisel kontrol yazılımı ile Kullanımı Basit, basit testlere olanak tanır
Önceki Windows tabanlı denetleyicilerle Tak ve Çalıştır tasarımı
AC veya DC test sistemleriyle kullanım için çok işlevli
Verimli – Tekrarlanabilir doğru HV testi için kaydedilmiş ön ayarlar ve diziler
Kullanıcı Dostu HIPOTRONICS kontrol yazılımı
Kilitleme ve acil durdurma ile Güvenli Çalışma
SIL 3 Uyumlu -
Yağ Dolgulu Kablo Test Sonlandırmaları 50-100kV
KEV Serisi AC testleri, Orta Gerilim kabloları , üzerinde Kısmi Deşarj & Tanjant Delta ölçümler için kullanılır. KEV, mineral yağla doldurulmuş bir çift sonlandırmaya sahiptir.
Her sonlandırma, tekerlekli bir taban plakası üzerine monte edilmiştir. Taban plakasında ayrıca bir yağ damlaması sınırlama tankı mevcuttur.Özellikler
Mineral yağ dolgulu
Tekerlekler üzerinde Hareketli
Hafif ve kullanımı kolay -
Darbe, AC veya DC Gerilim Kalibrasyonu için Küre Boşlukları
Darbe, AC veya DC gerilim kalibrasyonu için Küre boşlukları (yatay ve dikey) KFS küre boşlukları, IEC 60052 tavsiyesine göre darbe, AC veya DC gerilim kalibrasyonu için kullanılabilir.
Yıldırım darbelerini kesmek için de kullanılabilir. -
Yüksek Gerilim İnşaat Kiti
KIT 4.0, kolayca yapılandırılabilen öğelerden oluşan yüksek gerilimli bir sistemdir. Modülü tasarımı sayesinde, bir üniversitede,
bir Ar-Ge laboratuarında ve bir araştırma uygulamasında deneyler yapmak için ideal bir araç kitidir.
Üretilen AC, DC ve darbe gerilimleriyle çeşitli deneyler yapmak mümkündür.
Yüksek Gerilim İnşaat KIT 4.0, en son teknolojinin kullanımını sağlar ve güvenli SIL 3 sertifikasına sahip öğrencilere değişken frekans deneyleri sunar.
Bir frekans dönüştürücü ön ucu, gerilim ve akım ve ölçümleri için dijital osiloskop ve tamamen yenilenmiş bir aksesuar seti içerir.
Tüm bileşenlerin kendi NI LabVIEW fonksiyon bloğu mevcut olup, bu da KIT’i hem yazılım hem de donanım balımımda olduğu kadar yazılımda da modülü hale dönüştürür.
Pazarda lider olan LabVIEW, görsel programlama dili için bir sistem tasarım platformu ve geliştirme ortamıdır.
Bu yazılım eklentisi, yeni olanaklar ve veri kaydı ile otomatik test dizileri gibi daha fazla esneklik sağlar.Özellikler
Erişilebilir Veritabanı
LabVIEW – Uyumlu
Yazılım – Özelleştirilebilir
Değişken Frekans Gücü – Sağlanır
Güvenlik SIL 3 Güç Kaynağı Onaylı
D Ölçümü – Uyumlu -
AC Gerilim Ölümü veya Kısmi Deşarj Ölçümü için Yüksek Gerilim Bölücü Kondansatörü
KK serisi gerilim bölücüler / bağlantı kondesetörleri, cam elyaf takviyeli epoksi borulara yerleştirilmiş 1 ya da daha fazla modüler üniteden oluşur.
Opsiyonel bir ölçüm empedansı (AKV/AQS) ile kullanıldığında test edilen cihazdan (DUT) kısmi boşalma sinyallerini ayırır.
Endüstriyel frekans aralığındaki AC gerilimlerini ölçer. HV tarafından gelen parazitleri azaltır ve PD ölçüm devresinin sinyal – gürültü oranını (SNR) iyileştirir (isteğe bağlı bir HV filtresi ile birlikte).
Standart tasarım, hareket kabiliyeti için döner tekerlekli bir taban çerçevesi ve uygun bir üst toroid içerir.Özellikler
Ağır hizmet tipi döner tekerlekli veya hava yastıklı taban çerçevesi (isteğe bağlı)
Odukça güvenli kapasitans değerleri
Garantili optimum frekans bant genişliği
PD’siz (< 1 pC)
Modüllü tasarım
PD ölçümü için empedans ölçümü(isteğe bağlı)
AC ölçümü için İkincil Birim
HV filtre (isteğe bağlı) -
Çoklu Kesme Boşluğu
Çoklu kesme aralığı, darbe jeneratörü için aynı anda bir yük kondansatörü görevi görür ve kesme süresinin mükemmel bir şekilde tekrarlanabilirliğini sağlar ve kesme noktasına kadar Dalga şeklini bozmaz.
Çubuk boşlukları ve Küre boşlukları (1000 kv’ın üstünde), gerilim bozulmadan önce önemli bir ön deşarj akımı çizerek gerilim düşüşüne neden olur.
Bu, güç trafolarını test ederken karşılaştırma testlerini etkiler. Bu nedenle devrenin nasıl oluşturulduğuna özel dikkat gösterilmelidir.
Küre mesafesi otomatik olarak Haefely darbe jeneratörü kontrolleri tarafından ayarlanır
otomatik modda, boşluk mesafesi şarj geriliminin bir fonksiyonu olarak otomatik olarak ayarlanır.
Boşluk mesafesi kontrollerde görüntülenir. Doğrama, tetikleyici bir bujiye sahip olan ilk aşamada başlatılır. -
Nominal SF6 Gazlı Kapasitör Serisi (300-1200kV)
NK, 300 ila 1200 kV gerilim aralığında mevcut olan, SF6 yalıtımlı oldukça dengeli nominal kapasitör serisidir. Kablolar, trafolar, buşingler, kapasitörler vb. gibi yüksek gerilimlı ekipmanların kapasitans ve tan d’sini doğru bir şekilde ölçmek için bir karşılaştırma
standardı olarak güç faktörü / tan delta ölçüm cihazı ile birlikte kullanılır.
Kapasitörler, HV devresinin diğer elemanlarına kısmi deşarjsız ara bağlantıları mümkün kılan bir üst elektrot ile donatılmıştır.
SF6 yalıtımlı standart kapasitör, iç mekanda çalışmak üzere tasarlanmış olup ve tekerlekler üzerinde hareketlidir.Özellikler
Atmosferik basınç ve nemden etkilenmeyen son derece güvenli kapasitans
Çok düşük dahili yayılım faktörü
Kısmi Deşarjsız
Eşzamanlı tan d ve gerilim ölçümü (ikli) talep üzerine yapılır.
İstek üzerine yüksek Gerilim AC ölçümü için ikincil birim -

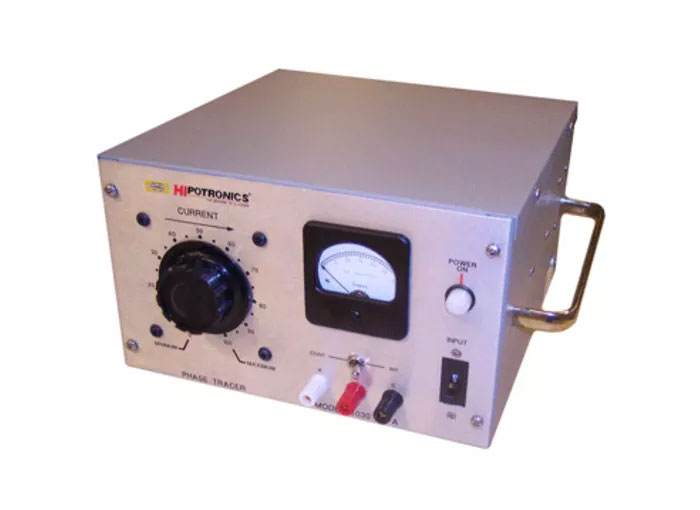

Faz Takip Edici
PTC-2 Faz takip edicir, bir rögar gibi birçok kablonun bir araya geldiği bir yerde kablo fazlarını pozitif olarak belirlemek için tasarlanmıştır. Bu tip kablolar güç devrelerinde, besleyicilerde ve dağıtım ağlarında kullanılır. Cihaz ayrıca üç fazlı bir güç kablosundaki ayrı fazları da tanımlayacaktır. PTC-2 Faz İzleyicinin üç ana bileşeni vardır: bir darbe vericisi, bir darbe dedektörü faz izleyicisi ve bir alıcı bobin. En iyi sonuçlar için kablo, üç fazlı iletkenler birbirine bağlı ve topraklanmış olarak herhangi bir yük empedansından ayrılmalıdır. uzak uç.
Ancak cihaz, düşük empedanslı yüklere bağlıyken tatmin edici bir şekilde çalışacaktır.Özellikler
Verici (8030TC / 8012TC): Sürekli ayarlanabilir çıkış akımı
Düşük çalışma voltajı
Çıkış ampermetresi
“Açık” pilot ışıklı giriş devre kesici anahtarı
Dedektör (TCD2A): Yüksek kazançlı transistör yükseltici devresi
Hassas pikap bobini
“Kapalı” ve beş hassasiyet seviyeli döner anahtar
Göreceli sinyal gücünü gösteren 50 bölme ölçer
Etkili Tanımlama – cihaz blendajlı kabloda, blendajsız kabloda ve kurşun kaplamalı kabloda kullanılabilir
Eksiksiz, kompakt ve taşınabilir – sahada basit ve hızlı kullanım için
Basit Kullanım – minimum miktarda kullanıcı eğitimi testi ile başlayabilir -
Evrensel Gerilim Bölücü ve AC,DC ve Darbe Ölçümleri
RCZ tipi evrensel bölücüler, AC, DC ve ani yıldırım darbeleri (tam ve kuyruk kesimli) ölçümleri için kullanılabilir. Bu bölücüler, diğer gerilim bölücülerin kalibrasyonu için kullanılabilirler. R tipi referans bölücüler, tam ve önden kesilmiş yıldırım darbe gerilimleri için gerilim bölücüleri kalibre etmek amacıyla tasarlanmışlardır. RCZ bölücüler, 500 kV (LI) ve 800 kV (LI) versiyonlarda mevcut olup, çeşitli ikincil üniteler ve sönümleme elemanları ile donatılmıştır.
RCZ bölücüler, uzun dönemli testler için dış mekan üniteleri olarak üretilebilirlerÖzellikler
AC, DC ve Darbe Gerilimleri Ölçümleri
Güvenilir ölçüm oranı
IEC 60060-2’ye göre basamak tepkisi -
Dirençli Darbe Gerilim Bölücüleri 100kV-2000kV
Sekonder birimlerle birleştirilmiş R T Serisi darbe bölücüler, dik dalga cepheleriyle tam ve önden kesilmiş yıldırım darbelerini ve darbe gerilimini ölçer. RT bölücüler özel önem gösterilerek tasarlanmıştır, bu nedenle LI dalga şekli için transfer hataları ihmal edilebilir durumdadır. Dirençli bölücüler, kapasitif bölücüler gibi yükselme süresinde herhangi bir yavaşlama etkisine sahip değildir. 10 ns ile 60 nbsp; arasındaki yükselme süreleri dikkate alınabilir.
Özellikler
Anti-Endüktif CrNi tellerle oluşturulmuştur
Farklı oranlar için kolayca ikincil birimler değiştirilir
Koronasız çalışma için özel olarak tasarlanmış toroidal elektrotlar -
Darbe Gerilim Jeneratörleri 400kV-3200kV
SGSA darbe test sistemleri, yıldırım darbelerini ve anahtarlama dalgalanmalarını simüle eden darbe gerilimleri oluşturmak için kullanılabilir. SGDA, üç darbeli gerilim üreteci modelinin en küçüğüdür. Çeşitli modellerde 10 kV ile 1200 kV arasında iletebilmektedir.
Her kademe için 5 kJ enerji ile SGSA, LV ve MV şebeke bileşenlerinde kullanışlıdır.Özellikler
Yapılandırması kolaydır
Küçük taban alanı
Çok Küçük dahili endüktans
Her aşamada için birden fazla direnç tutma soketi
Tekerlekler veya Hava Yastıkları üzerinde harketlilik
Darbe Akımı üretme aksesuar seçeneği
Dış mekan için modelleri mevcuttur -
Darbe Gerilim Jeneratörleri 400kV-1200kV
SGSA darbe test sistemleri, yıldırım darbelerini ve anahtarlama dalgalanmalarını simüle eden darbe gerilimleri oluşturmak için kullanılabilir. SGDA, üç darbeli gerilim üreteci modelinin en küçüğüdür. Çeşitli modellerde 10 kV ile 1200 kV arasında iletebilmektedir.
Her kademe için 5 kJ enerji ile SGSA, LV ve MV şebeke bileşenlerinde kullanışlıdır.Özellikler
Yapılandırması kolaydır
Küçük taban alanı
Çok Küçük dahili endüktans
Her aşamada için birden fazla direnç tutma soketi
Tekerlekler veya Hava Yastıkları üzerinde harketlilik
Darbe Akımı üretme aksesuar seçeneği
Dış mekan için modelleri mevcuttur -
Darbe Gerilim Jeneratörleri 400kV-10000kV
SGVA darbe test sistemleri, yıldırım darbelerini ve anahtarlama dalgalanmalarını simüle eden darbe gerilimları oluşturmak için kullanılabilir. SGDA, üç darbeli gerilim üreteci modelinin en büyüğüdür. Çeşitli modellerde 20 kV ile 10,000 kV arasında iletebilmektedir. Her kademe için 20 kJ ya da 30 kJ enerji ile SGVA, HV ve UHV şebeke bileşenlerinde kullanışlıdır.Sistemler o kadar güçlüdür ki, kablolar üzerinde kırma testleri yapmak için kullanılabilir
Özellikler
Yapılandırması kolaydır
Küçük taban alanı
Jeneratör yığını içinde her aşamada direnç tutma kutuları
Her aşamada için birden fazla direnç tutma soketi
Çok Küçük dahili endüktans
Tekerlekler veya Hava Yastıkları üzerinde harketlilik
Ana çerçeve Şarj redrösörünü tutar
İç Aşırı telafisi seçeneği
Darbe Akımı üretme aksesuar seçeneği
Dış mekan için modelleri mevcuttur -
Küçük Güç Trafosu Test Sistemi
SPTTS serisi trafo test setleri, küçük güç trafolarında IEC / IEEE zorunlu olan rutin ve tip testlerinin yapılmasını kolaylaştırır. SPTTS, Küçük ve Orta Güç trafolarını test etmek için modüler, bir çok açıdan çok yönlü bir sistemdir.
Kontrol yazılımı, dünya genelindeki test operatörleri tarafından tipik olarak izlenen test prosedürlerini takip eder ve yeni bir operatörün sisteme adapte olmasını kolaylaştırır.
Kontrol SIL 3 derecelidir. Sistem, iyi inşa edilmiş bir frekans dönüştürücü, kademeli bir trafo, kısmi deşarj filtreleri ve kayıp Ölçüm Sistemi ile tamamlanır. -
-
Trafo Kayıp Ölçüm Sistemi
TMS 580 sistemi, iyi yapılandırılmış ve güvenilir donanımı güncel ve güçlü yazılımla birleştirir. Güç trafolarında kayıpların ölçülmesi, vazgeçilmez bir kalite doğrulama sürecidir. TMS 580 sistemi, trafolardaki güç kayıplarının oldukça hassas olan ölçümleri için özel olarak geliştirilmiştir.
TMS 580 işletim yazılımı, dünya çapındaki trafo test sistemleri kullanıcılarıyla yakın işbirliğimizin bir sonucudur.
Yıllar içinde, trafo dünyasındaki çok sayıda kullanıcıyla sürekli etkileşim içinde iyileşmiş ve gelişmiştir.
Yazılım Hızlı, Güvenli olup ve Grafikler, Açılır pencereler ve renkli semboller aracılığıyla mükemmel görsele sahiptir. -
Rezonant Test Sistemi
HIPOTRONICS’in tank tipi serisi rezonans test sistemleri, güç kablolarını, güç faktörü düzeltme kapaklarını, jeneratörleri ve daha fazlasını test etmek için tasarlanmıştır. Birden fazla bağlantıya izin veren TSR sistemleri, birçok uygulama için voltaj ve akım sağlayabilir.
Özellikler
Patentli reaktör tahrik mekanizması
Çıkışta saf AC sinüs dalgası
Forklift veya vinç ile mobil
PD içermez (2pC’ye kadar, gerekli önlemlerle birlikte)
Flashover sırasında üretilen geçici aşırı voltaj yok
Endüstriyel ve laboratuvar uygulamaları için sertleştirilmiş PC tabanlı kontroller (uzaktan yardım ile)
Test edilen cihazın başarısız olması durumunda koruyucu voltaj çökmesi sağlar
Çeşitli uygulamaları karşılamak için çoklu Q değerleri
Mühendislik hizmetleri dahil anahtar teslimi PD test çözümleri
İhmal edilebilir harmonik bozulma
Düşük giriş gücü gerektirir
Seri veya Paralel mod Uygulamaları -
Ultra Yüksek Gerilim DC Test Sistemi
HIPOTRONICS standart UHVDC Test Sistemleri serisi, IEC 61378, IEC 62199, CIGRE 219 & 189 ve diğer ulusal test standartlarına uygun olarak elektrikli aparatlar, buşingler, transformatörler ve kablo üzerinde ultra yüksek voltajlı DC izolasyon testleri yapmak üzere tasarlanmıştır.Sistem inşa edilmiştir. Standart 400 veya 600kV DC HV modüllerinden ve 400-1800kVDC’den standart çıkışlarla mevcuttur.
Endüstri lideri kompakt tasarımımızla, test alanında gerekli olan taban alanını azaltabiliyor ve gerekli voltajı elde etmeye devam ederken mobiliteyi geliştirebiliyoruz.Özellikler
Gerçek zamanlı olarak görüntülenen %3’ten daha az düşük dalgalanma
Hızlı Polarite tersine çevirme, en son test standartlarını karşılar
Sistemin Uzaktan Kontrolü mümkündür
Sahada kullanım için mobil sistem tasarımı
Otomatik veri toplama, test raporlarının hızlı ve kolay bir şekilde oluşturulmasını sağlar
Anma gerilimi için mevcut anma akımı
Hızlı kurulum süresi ve sezgisel kontrol paneli ile kullanımı basit, kolay test sağlar
Minimal Footprint, ekipmanın küçük laboratuvar alanlarında test edilmesini sağlar
Genişletilebilir standart modüller, sistemin gelecekte kolayca genişletilmesini sağlar
Kullanıcı güvenliği – harici kilitlemeli görünür topraklama sistemi mevcuttur
Kısmi Deşarj Testi – tam çıkış voltajına kadar mevcut düşük PD seviyeleri (sipariş sırasında PD seviyesinin belirtilmesi gerekir ve ek bileşenler gerektirebilir) -
Açık ve Kısa Devre Belirleyici
WB20CB açık ve kısa konum belirleyici, ayrı iletkenlerdeki AÇIKLARI ve çeşitli tip kabloların komşu iletkenleri arasındaki KISALARI algılamak için tasarlanmış oldukça hassas bir cihazdır. Açık kablo arıza bulucu olarak WB20CB, 0 ila 1 kV AC güç kaynağı kullanarak bir çift teldeki kopma konumunu belirler.Kısa bir yer bulucu ve yüksek voltaj köprüsü olarak ünite, bir çift kablo arasındaki kısa devrenin konumunu bulur. 0-20 kV DC güç kaynağı kullanan teller.
Kısa devre bakır çapraz, yüksek direnç veya sonsuz dirençli yüksek voltaj arkı olabilir.Özellikler
HV Tutma: Açık veya kısa yerleştirme için yüksek voltaj çıkışı sağlamak için kullanıcının kontrol panelinde olmasını ve HV ON düğmesini basılı tutmasını gerektirir.
Yer Ölçerler: Tüm sayaçlar, şoka karşı korunmaya yardımcı olmak için toprak potansiyeline sahiptir.
Faz Ters Çevirme Anahtarı
Zero Start Interlock: Yüksek gerilim trafosu enerjilendiğinde gerilim kontrol ayarının sıfır volta çevrilmesini sağlar.
Yerçekimi ile Çalışan Solenoid: Güç kapatıldığında test nesnesini boşaltır. Bu, operatör ve WB20CB için ek güvenlik sağlar
Bir ünitede üç test: Bir çift iletkendeki her iki iletkende süreksizlik testleri (AÇIK) ve iki iletken arasındaki mevcut KISALARIN konumunu belirler. Ayrıca DC geçirmezlik testi yapabilir.
Değişken HV çıkışı, düşük voltajlı Zaman Alanı Reflektometreleri (TDR s) ile mümkün olmayan düşük ve yüksek dirençli kısa devrelerin yerini belirlemeye izin verir.
19″ rafa Rafa Monte Edilebilir kolay kurulum
Dış kalibrasyonlarda önemli maliyet tasarrufları için izlenebilir NIST -
200kV-1000kV Kablo Test Sonlandırmaları için Su işleme Üniteleri
WPU, CTT’ye doldurulan suyun iletkenliğini düzenler. Kablonun termal kayıpları suyu ısıtır ve WPU, yerleşik bir ısı eşanjörü sayesinde suyu soğutur. WPU, operatörlerin AC veya LI veya SI testleri ayarlamasını ve bunlar arasında geçiş yapmasını kolaylaştıran uygulamaya özel bir yazılım paketine sahiptir. Yazılım ayrıca sıcaklığı, basınçlı su akışını ve iletkenliği detakip eder. Ayrıca uyarı mesajları, kilitlerin durumu ve basınç değerleri ile ilgili bilgi verir.
Tüm bu işlevler dokunmatik bir ekran aracılığıyla çalıştırılabilir.Özellikler
AC, LI PD, Tanjant Delta testleri tek bir sistemle entegredir
Dokunmatik Ekran arayüzü
0,01 uS/Cm çözünürlük ile iletkenlik düzenlemesi
İsteğe bağlı olarak WPU’nun uzaktan kontrolü mümkündür
Isı Değiştirici, müşterinin su soğutucusuna bağlanır
Hızlıca açılan hortum seti -
Taşınabilir Primer Kablo Hata Yeri Belirleme Test Cihazı
HIPOTRONICS’ X-WAVE, URD döngü beslemeli kurulumlarınızı bölümlere ayırmak için piyasadaki en gelişmiş, güvenli ve güçlü kablo arızası bulma aracıdır.
Hipotronics H-Flash ile birlikte kullanıldığında, kablo hatalarının URD Bölmesinin kısa çalışmasını sağlar. HIPOTRONICS’ X-WAVE, tamamen bağımsız, pille çalışan ve hava koşullarına dayanıklı bir ünitedir. Kontrolör, büyük hava koşullarına dayanıklı basma düğmeleri ve kullanım kolaylığı için kullanıcı dostu sıralamaya sahip optik kodlayıcı düğmesi ile mikroişlemci tabanlıdır. Entegre acil durdurma düğmesi, izole dönüş ve benzersiz mekanik tasarım, kullanıcı güvenliğini sağlar.
Hipotronics X-WAVE, iyileştirme süresini kısaltmak ve günümüzün kamu hizmetleri için üretkenliği artırmak için özel olarak tasarlanmıştır, bu da SAIDI endeksinin iyileşmesini sağlar.Özellikler
Önemli kablo parametrelerinin otomatik olarak tanımlanması (kablo uzunluğu ve arızaya olan mesafe)
Hızlı Konum Hataları
Dahili izleme depolaması için erişilebilir bellek konumları
Doğrudan güneş ışığında kullanım için yansıtıcı bir filmle tasarlanmış geniş LCD ekran
Örnekleme hızı, kazanç ve darbe genişliğinin otomatik kurulumu
Sezgisel, adım adım talimatlar, kullanım kolaylığı sağlar
Büyük, kullanımı kolay butonlar
Proof Tester 500V – 10kV DC değişken çıkış
Güvenlik Yalıtımı: ünitenin güvenli çalışması için dönüş ve tüm ön panel parçaları güvenli bir şekilde topraklanmıştır
Çok Amaçlı Cihaz: kablo hatalarını önceden tespit etme, bulma ve teşhis etme yeteneğine sahiptir
Kullanımı Kolay: cihaz, hatayı bulduğunuz 5 kolay adımda kullanıcıyı test prosedürü boyunca yönlendirir
Seri Bağlantı Noktası: dalga biçiminin indirilmesine ve test sonuçlarının değerlendirilmesine izin verir
Kesinti Süresini Azaltın: Kablo hatalarını hızla tespit ederek kesinti süresini azaltır ve müşterilerinize daha kısa sürede güç sağlarsınız
Kablo Hasarını Azaltın: TDR kullanmak, darbeyi ve dolayısıyla kablonun hasar görmesini azaltır
