CTTS serisi, rutin veya darbe testleri sırasında kabloları sonlandırmak için kullanılır. İçerisinde çeşitli kablo çapları barındırılabilir. CTTS, tekerlekler üzerinde bir taban çerçevesi + V53 &Su İşleme Ünitesi olan iç ve dış tüplere sahip bir çift sonlandırmaya sahiptir.AC dayanım gerilimi testleri, PD ve Yüksek Gerilim uygulanmış tanjant delta testleri yapılabilir. Su işleme ünitesi, test süresi boyunca gerekli iletkenliği korur. Darbe gerilim testleri de yapılabilir.

Özellikler

Tek bir sistemle entegre AC, LI PD, Tanjant Delta testleri
Kısa soyma uzunlukları daha düşük mülkiyet maliyetine neden olur
Sınırlı Taban Alanı
Uzaktan çalıştırılabilir Kompakt su Deiyonizasyon sistemi
PD’siz
Kapasitans ve Tanjant Delta noktası isteğe bağlı olarak üretilebilir
El ya da motorla boru kaldırma

HiAS™ 744, sektör için benzersiz, kişiye özel bir darbe analizörüdür. Bu standart sürüm, yüksek ölçüm doğruluğu ile birlikte 16 bit çözünürlük ve 250 MS/s’ye kadar yeni bir ön uç çözümü sunar.
Varsayılan olarak fabrika kalibrasyonu ile sağlanır.

Özellikler

250 MS/s’de 16 bit çözünürlük, 100 MHz analog bant genişliği
Optik olarak ayrılmış ön uç çözümü
LEMO 4S konnektörlü 2000 Vpk’den 5 Vpk’ye kadar analog giriş aralığı
2 Kanal sayısallaştırıcı birimi, kademeli olabilir
En son IEC 61083-1, -2, IEC 60060-2, IEEE Std 4 ve ilgili standartlara tam uyumluluk
EN/ISO 17025 kalibrasyon seçeneği
4. Nesil sayısallaştırıcı (digitizer)
Şebeke gücü ile çalışma
Piyasadaki en yüksek ölçüm doğruluğu
Mükemmel parazit bağışıklığı ve güvenli çalışma
Pil takımı veya şarj gerekmez

Çoklu kesme aralığı, darbe jeneratörü için aynı anda bir yük kondansatörü görevi görür ve kesme süresinin mükemmel bir şekilde tekrarlanabilirliğini sağlar ve kesme noktasına kadar Dalga şeklini bozmaz.
Çubuk boşlukları ve Küre boşlukları (1000 kv’ın üstünde), gerilim bozulmadan önce önemli bir ön deşarj akımı çizerek gerilim düşüşüne neden olur.
Bu, güç trafolarını test ederken karşılaştırma testlerini etkiler. Bu nedenle devrenin nasıl oluşturulduğuna özel dikkat gösterilmelidir.
Küre mesafesi otomatik olarak Haefely darbe jeneratörü kontrolleri tarafından ayarlanır
otomatik modda, boşluk mesafesi şarj geriliminin bir fonksiyonu olarak otomatik olarak ayarlanır.
Boşluk mesafesi kontrollerde görüntülenir. Doğrama, tetikleyici bir bujiye sahip olan ilk aşamada başlatılır.

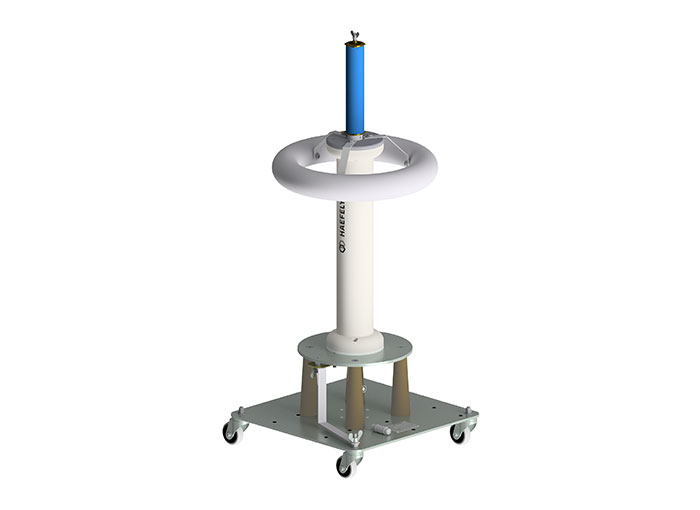

Sekonder birimlerle birleştirilmiş R T Serisi darbe bölücüler, dik dalga cepheleriyle tam ve önden kesilmiş yıldırım darbelerini ve darbe gerilimini ölçer. RT bölücüler özel önem gösterilerek tasarlanmıştır, bu nedenle LI dalga şekli için transfer hataları ihmal edilebilir durumdadır. Dirençli bölücüler, kapasitif bölücüler gibi yükselme süresinde herhangi bir yavaşlama etkisine sahip değildir. 10 ns ile 60 nbsp; arasındaki yükselme süreleri dikkate alınabilir.

Özellikler

Anti-Endüktif CrNi tellerle oluşturulmuştur
Farklı oranlar için kolayca ikincil birimler değiştirilir
Koronasız çalışma için özel olarak tasarlanmış toroidal elektrotlar

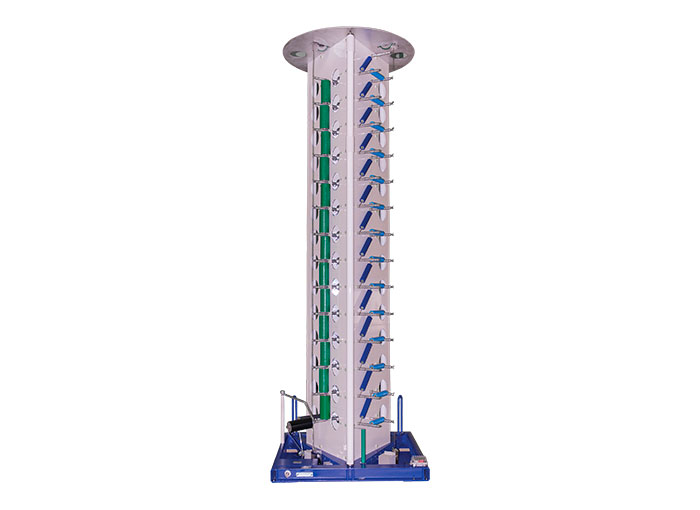

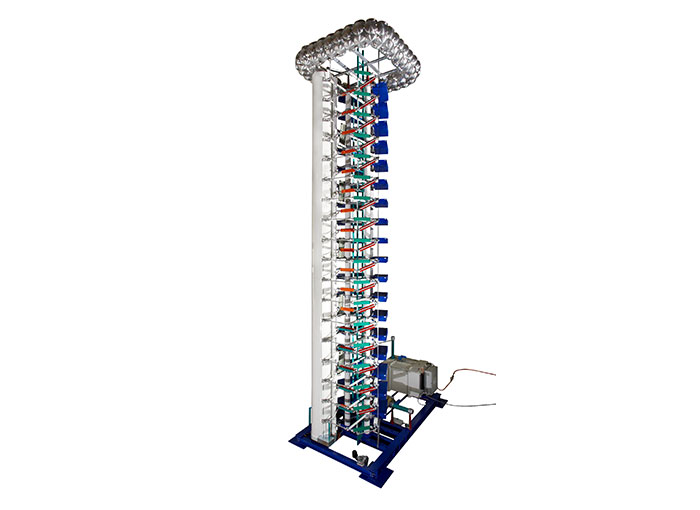

SGVA darbe test sistemleri, yıldırım darbelerini ve anahtarlama dalgalanmalarını simüle eden darbe gerilimları oluşturmak için kullanılabilir. SGDA, üç darbeli gerilim üreteci modelinin en büyüğüdür. Çeşitli modellerde 20 kV ile 10,000 kV arasında iletebilmektedir. Her kademe için 20 kJ ya da 30 kJ enerji ile SGVA, HV ve UHV şebeke bileşenlerinde kullanışlıdır.Sistemler o kadar güçlüdür ki, kablolar üzerinde kırma testleri yapmak için kullanılabilir

Özellikler

Yapılandırması kolaydır
Küçük taban alanı
Jeneratör yığını içinde her aşamada direnç tutma kutuları
Her aşamada için birden fazla direnç tutma soketi
Çok Küçük dahili endüktans
Tekerlekler veya Hava Yastıkları üzerinde harketlilik
Ana çerçeve Şarj redrösörünü tutar
İç Aşırı telafisi seçeneği
Darbe Akımı üretme aksesuar seçeneği
Dış mekan için modelleri mevcuttur

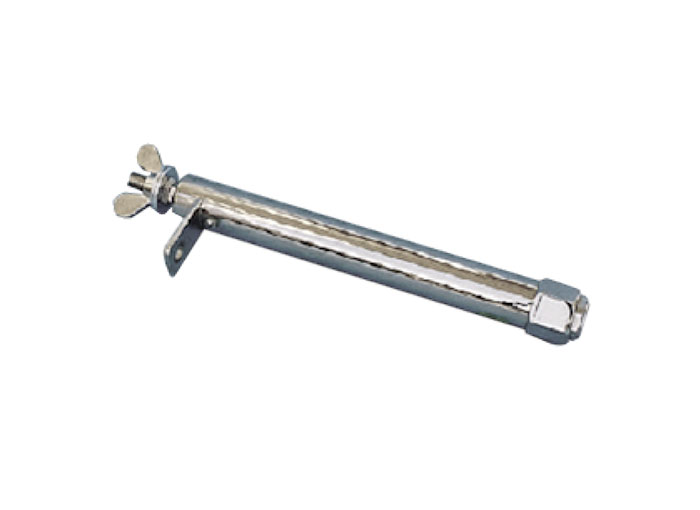

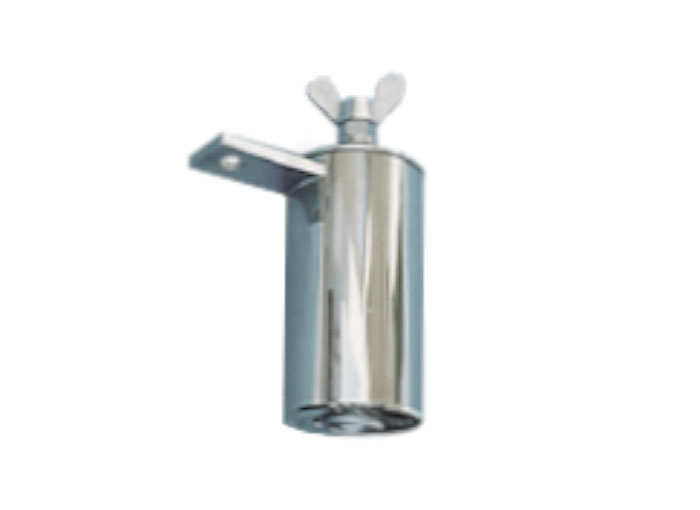

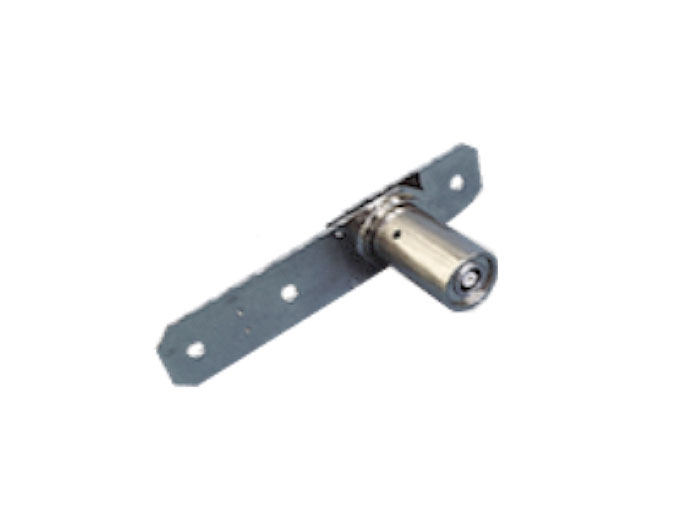

Bu şantler, yüksek gerilim test laboratuvarlarında çok yüksek darbe akımlarının ölçümü için kullanılır. Ölçülen akımın dalga şekli, HAEFELY en yüksek çözünürlüklü darbe analiz sistemi HiAS 744 üzerinde görüntülenebilir.
Şantler, kaplin flanşlı metal bir silindir ve bir koaksiyel ölçüm konektöründen oluşur
Her bir direnç değeriayrı bir şanttır. Standart tekrarlama oranı,100 kA’ya (gerilim düşüşü 500 V) kadar darbe akımlarının
ölçülmesine olanak tanır ve 200 A’ya kadar azaltılmış tekrarlama hızında mümkündür (gerilim düşüşü 1000 V)

WPU, CTT’ye doldurulan suyun iletkenliğini düzenler. Kablonun termal kayıpları suyu ısıtır ve WPU, yerleşik bir ısı eşanjörü sayesinde suyu soğutur. WPU, operatörlerin AC veya LI veya SI testleri ayarlamasını ve bunlar arasında geçiş yapmasını kolaylaştıran uygulamaya özel bir yazılım paketine sahiptir. Yazılım ayrıca sıcaklığı, basınçlı su akışını ve iletkenliği detakip eder. Ayrıca uyarı mesajları, kilitlerin durumu ve basınç değerleri ile ilgili bilgi verir.
Tüm bu işlevler dokunmatik bir ekran aracılığıyla çalıştırılabilir.

Özellikler

AC, LI PD, Tanjant Delta testleri tek bir sistemle entegredir
Dokunmatik Ekran arayüzü
0,01 uS/Cm çözünürlük ile iletkenlik düzenlemesi
İsteğe bağlı olarak WPU’nun uzaktan kontrolü mümkündür
Isı Değiştirici, müşterinin su soğutucusuna bağlanır
Hızlıca açılan hortum seti
