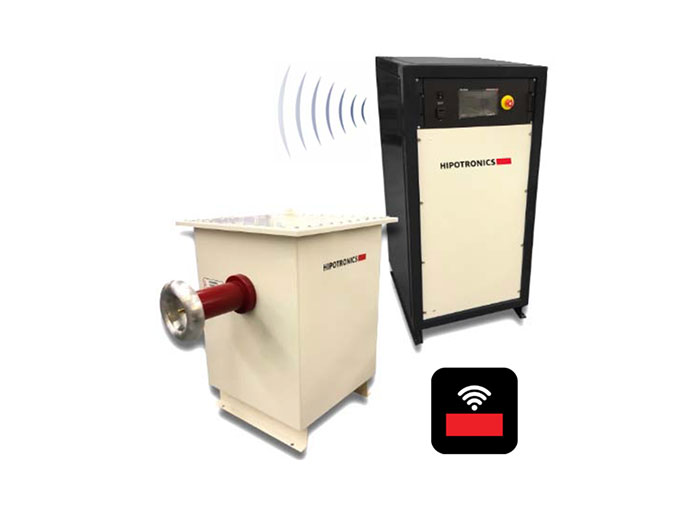

AC Dielektrik Test Sistemi
HIPOTRONICS standart AC Dielektrik Test Sistemleri serisi, IEC60, IEEE 4 ve IEC 270 ve diğer ulusal test standartlarına uygun olarak elektrikli cihazlarda yüksek voltajlı
AC testleri yapmak üzere tasarlanmıştır. Farklı kurulum koşullarına uyacak çeşitli mekanik konfigürasyonlar mevcuttur.
Test nesnesini test alanına taşımak zor olduğunda bazı modeller mobil versiyonlarda tedarik edilebilir.
AC Dielektrik Test Setleri, olağanüstü güvenilirlik, dayanıklılık ve işlevsellik ile çok çeşitli voltaj ve güç değerlerinde mevcuttur.
İhtiyacınız ne olursa olsun, HIPOTRONICS ihtiyaçlarınızı karşılamak için uygun fiyatlı, son derece güvenilir bir test çözümüne sahiptir.Özellikler
Sürekli ayarlanabilir çıkış voltajı
Yeniden tasarlanan Otomatik ve Manuel Programlanabilir Kontrolör
Maksimum nominal çıkış voltajının %0,5 ila %100’ü (2kVA ve 5kVA) veya %3,5 ila %100’ü (≥10kVA) çalışacak şekilde tasarlanmıştır
Yeniden kalibrasyon erişimi için kolayca erişilebilir sayaç
Nominal çıkış akımının %10 ila %110’u arasında ayarlanabilir aşırı yük
Yedek kesici aşırı yük güvenliği
Çıkışa bağlı voltmetre ve ampermetre
Sıfır başlatma kilidi, HV’ye enerji verilmeden önce voltaj kontrolünün minimumda olmasını sağlar
Sıfırdan nominal gerilime kadar mevcut nominal akım.
Minimum kurulum süresi ile kullanımı basit ve sezgisel kontrol paneli, basit testlere olanak tanır
Tam voltajda flashover’lara dayanmak için aşırı gerilim kompanzasyonlu HV trafo sargıları
Çıkışa bağlı sayaçlar hızlı doğru okumalar sağlar
Tüm sayaçlarda, transformatörlerde vb. aşırı gerilim ve geçici koruma
Tam çıkış voltajında düşük PD seviyeleri ile kısmi deşarj testi (PD seviyelerinin sistem siparişinde belirtilmesi gerekir ve ek bileşenler gerektirebilir). -
AC Test Sistemi (25-100kV ve 20-100kVA)
ACS test sistemleri 25-100 kV gerilim ve 20-100 kVA güç aralığında çalışan AC güç kaynakları olup opsiyonel olarak kısmi deşarj ve C &Tan delta (kayıp faktörü) ölçümlerini de gerçekleştirebilen en kompakt dielektrik test sistemleridir.
AC yüksek gerilim kaynakları, sadece birkaç örnek vermek gerekirse, dağıtım trafoları, gösterge trafoları, şalt cihazları, buşingler, motorlar, kablo sonlandırmaları gibi – IEC ve IEEE/ANSI standartlarına göre – yüksek gerilim bileşenleri üzerinde dielektrik geçirmezlik testleri için kullanılır. ACS serisi, en yeni nesil standart dielektrik test setlerimizdir. Yüksek gerilim test ekipmanlarında 100 yılı aşkın deneyim, serinin tasarımına ve imalatına girmiştir. ACS test setleri, uzun sorunsuz yaşam döngüsü ile kullanımı kolay ve güvenlidir. HAEFELY HVC 300 AC sistemi kontrol eder. Bu son teknoloji ürünü PLC tabanlı kontrol, test sisteminin çalışması için gerekli tüm bileşenleri içerir ve CaMS (Kontrol ve Ölçüm Stüdyosu) çalıştıran standart Windows tabanlı bir bilgisayarla iletişim kurar. CaMS, test sistemlerini ve ölçüm cihazlarını kontrol etmek için HAEFELY’nin evrensel platformudur. Kullanımı son derece kolaydır ve çok nazik bir öğrenme eğrisine sahiptir ve operatörün sistemi minimum eğitimle kullanmaya başlamasına olanak tanır. ACS test setleri, kısmi deşarjlar veya tan d (dağılım faktörü) gibi ek testler gerçekleştirmek için son derece hassas ölçüm cihazlarımızla birleştirilebilir. Bir PD dedektörü ile birleştirildiğinde, PD içermeyen seçenek, en yüksek standartları veya müşteri gerekliliklerini test etmek için <1 pc’yi garanti eder.
Özellikler
IEC, IEEE/ANSI ve diğer ilgili ulusal standartlara uyumludur.
En yüksek endüstriyel Güvenlik Bütünlük Seviyesi SIL 3 (ISO 61508) sertifikalıdır.
Tek bir tedarikçiden hepsi bir arada çözüm sunar.
HAEFELY CaMS kullanıcı arayüzüne sahip HVC 300 AC kontrol ünitesi
Kapasitif buşingli, sıcaklık göstergeli ve susuz havalandırmalı, tank tipi yağ izoleli HV trafosu
En hızlı ve en güvenilir elektronik flaş algılama
Sıfır PD (opsiyonel) -

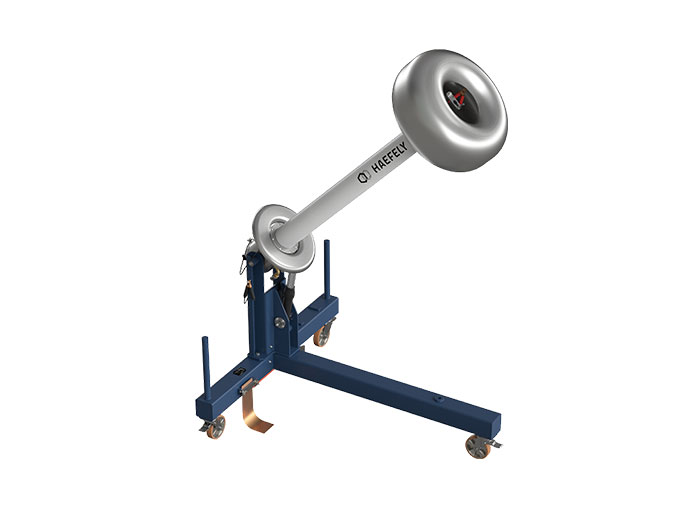

Su ile Dolu Kablo Test Sonlandırmaları 200kV-1000kV
CTTS serisi, rutin veya darbe testleri sırasında kabloları sonlandırmak için kullanılır. İçerisinde çeşitli kablo çapları barındırılabilir. CTTS, tekerlekler üzerinde bir taban çerçevesi + V53 &Su İşleme Ünitesi olan iç ve dış tüplere sahip bir çift sonlandırmaya sahiptir.AC dayanım gerilimi testleri, PD ve Yüksek Gerilim uygulanmış tanjant delta testleri yapılabilir. Su işleme ünitesi, test süresi boyunca gerekli iletkenliği korur. Darbe gerilim testleri de yapılabilir.
Özellikler
Tek bir sistemle entegre AC, LI PD, Tanjant Delta testleri
Kısa soyma uzunlukları daha düşük mülkiyet maliyetine neden olur
Sınırlı Taban Alanı
Uzaktan çalıştırılabilir Kompakt su Deiyonizasyon sistemi
PD’siz
Kapasitans ve Tanjant Delta noktası isteğe bağlı olarak üretilebilir
El ya da motorla boru kaldırma -
Out of Stock
AC ve DC Dielektrik Dayanım Test Cihazı
D149-DI Serisi AC Dielektrik Arıza Test Cihazları, arıza gerilimi testinde yeni bir gelişmişlik, esneklik ve doğruluk düzeyini temsil eder. Her ünite, ASTM D149 kısa süreli testi, adım adım testi ve yavaş yükselme hızı testinin yanı sıra IEC60243-1’deki test prosedürlerini gerçekleştirmek üzere dahili olarak programlanmış yeni bir standart gömülü bellenim denetleyicisi ile donatılmıştır. ve IEC60243-2. Bu ünite aynı zamanda bu test dizilerinin varyasyonlarını gerçekleştirmek için kolayca programlanabilir. Voltmetre devresi, arıza voltajını en yüksek doğrulukla belirlemek için sürekli olarak her dalga biçimini örnekler. Operatör, tüm test parametrelerini gerektiği gibi kontrol edebilir. Test tamamlandığında, bu test numunesi serisi için tüm arıza bilgileri otomatik olarak kaydedilir. Çok çeşitli uygulamalar için standart üniteler 30kV, 50kV, 75kV ve 100kV AC/DC olarak mevcuttur.
Özellikler
Gömülü dijital kontrol ve ölçüm sistemi
Önceden programlanmış test dizileri
Veri toplama için USB
Tüm ASTM D149, IEC60243-1, IEC60243-2 tip testlerini gerçekleştirmek üzere programlanmıştır
Ayarlanabilir test parametreleri (voltaj, zaman, aşırı akım vb.)
Güvenlik için kilitli kapılı dahili test kafesi
Ayarlanabilir akım aşırı yükü
Opsiyonel test armatürleri ve yağ banyoları
Kullanıcı dostu 7″ dokunmatik ekran kontrolleri
Eksiksiz test çözümü
Hızlı algılama devresi tarafından gerçekleştirilen tüm ölçümler
Az operatör müdahalesi ile gerçekleştirilen testler
Yazılım, test parametrelerini hesaplar ve test raporlarını Android veya iOS için HIPODirect Mobil Uygulaması aracılığıyla USB’ye veya mobil cihaza aktarır -

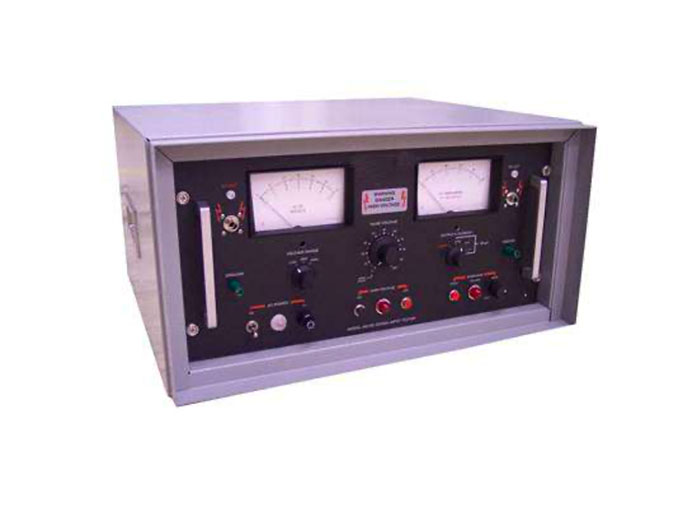

AC ve DC Hipot Test Sistemi
HD100 Serisi Masaüstü AC ve DC [Hipot test cihazları], her türlü elektrikli ürün, sistem ve bileşen üzerinde hipot testleri gerçekleştirmek için tasarlanmış doğru ve dayanıklı cihazlardır.
Çalıştırmaları basittir ve AC ve DC dielektrik dayanım testi için üretim testlerinde vasıfsız veya yarı vasıflı personel tarafından kullanılmak üzere tasarlanmıştır. AC/DC çıkış konfigürasyonu, ayrı AC ve DC hipot satın alma ihtiyacını ortadan kaldırır. Çıkışa bağlı voltmetre, çıkış yükünden bağımsız olarak doğru voltaj ölçümleri sağlar. dielektrik dayanım testi için UL, CSA, VDE, IEC ve MIL gibi çoğu endüstri spesifikasyonunu test edebilirler.
HD 100 Serisi Şunlardan oluşur: Model HD103, ~0-3kV DC/2.5kV AC 5mA maksimum akımdaModel HD106 , ~0-6kV DC/5.5kV AC 5mA maksimum akımdaModel HD115, ~0-15kV DC/12.5kV AC 5mA maksimum akımdaModel HD125, ~0-25kV DC/10kV AC 5mA maksimum akımda Model HD140, ~0-40kV 5mA maksimum akımda DC/15.5kV AC Bu ürün, yenilenebilir bitkisel bazlı yağdan yapılmış çevre dostu doğal ester bazlı bir sıvı içerir. Daha fazlasını okumak için FR3 veri sayfamızı okuyun.Özellikler
Sıfırdan nominal gerilime kadar sürekli ayarlanabilir test gerilimi
Korumalı çıkış kablosu
Nominal akım çıkışının %10 ila %110’u arasında ayarlanabilir Aşırı Yük
Sıfır başlatma kilidi, HV’ye enerji verilmeden önce voltaj kontrolünün sıfırda olmasını sağlar
Sesli/görsel alarmlar, aşırı yük durumunun net bir göstergesini sağlar
Kısa devre solenoidi topraklama çıkış kablosu ve test edilen nesne
Bir Ünitede İki Test: Ayrı AC ve DC Hipot satın alma ihtiyacını ortadan kaldırır
Operatör Güvenliği: Yüksek voltaj kapatıldığında güç kaynağı ve test nesnesi otomatik olarak topraklanır
Endüstri Spesifikasyonlarını karşılar: dielektrik dayanım testi için çoğu UL, CSA, VDE, IEC, MIL için testler
Rafa Monte Edilebilir: standart 19″ rafa kolay kurulum
Bir Ünitede İki Test: Ayrı AC ve DC Hipot satın alma ihtiyacını ortadan kaldırır
Operatör Güvenliği: Yüksek voltaj kapatıldığında güç kaynağı ve test nesnesi otomatik olarak topraklanır
Endüstri Spesifikasyonlarını karşılar: dielektrik dayanım testi için çoğu UL, CSA, VDE, IEC, MIL için testler
Rafa Monte Edilebilir: standart 19″ rafa kolay kurulum -

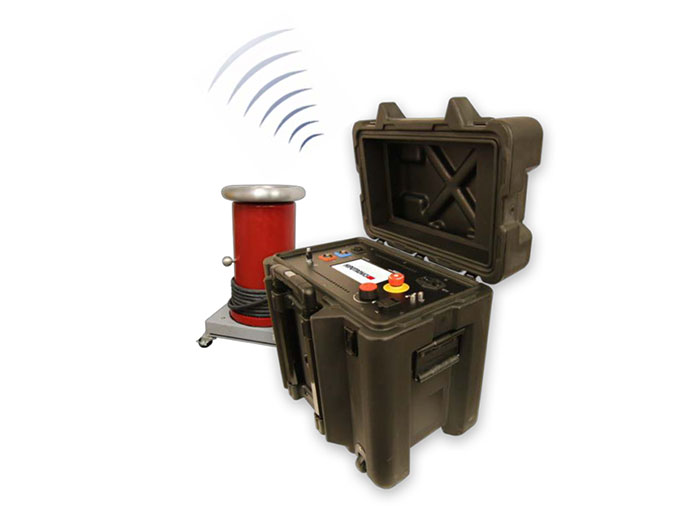

Taşınabilir Ac Hipot Test Sistemi
HVT-DI AC Hipot, elektrikli cihazların yalıtım gücünü test etmek için modern bir çözümdür. Son teknoloji ürünü dijital arabirim ve kapsamlı güvenlik özellikleriyle donatılan HVT-DI serisi, her koşulda basit çalışma, en doğru sonuçlar ve operatör güvenliği sağlar.
HVT-DI serisi, ANSI/SIA A92.2 spesifikasyonlarını karşılar ve 120kV modeli, çalışma platformları ve kepçeli kamyonlardaki yalıtıcı bomları test etmek için özel olarak tasarlanmıştır.
Doğru voltaj ve akım ölçümleri, doğrudan motorun çıkışında alınan voltaj okumalarıyla ölçülür. yüksek gerilim trafo kaputu ve akım kaçak akım ölçümleri dönüş ayağında yapılmaktadır.
Tüm kontroller sağlam ve dayanıklı bir muhafaza içerisinde bağımsızdır.Özellikler
7” renkli, ayarlanabilir parlaklığa sahip dokunmatik ekran
Yüksek doğrulukta voltaj ve akım ölçümü: Tam ölçeğin +/-%1’i
Kaydedilmiş test sonuçları ve USB2.0 üzerinden veri aktarımı
Hedef voltaj, maksimum kaçak, rampa hızı ve bekleme süresi gibi Ayarlanabilir ve Programlanabilir test parametreleri
Hafif, sağlam tasarım, tekerlekli ve ayarlanabilir saplı IP67 sınıfı kasa
Evrensel Şebeke destekli
ANSI/SIA A92.2 test özelliklerini karşılar
Saha test uygulamaları için ideal
Minimum kurulum süresi ve basit kontrol paneli
Kaçak akımları ortadan kaldırmak için tasarlanmış en doğru akım ölçümü ve koruma devresi -
Yağ Dolgulu Kablo Test Sonlandırmaları 50-100kV
KEV Serisi AC testleri, Orta Gerilim kabloları , üzerinde Kısmi Deşarj & Tanjant Delta ölçümler için kullanılır. KEV, mineral yağla doldurulmuş bir çift sonlandırmaya sahiptir.
Her sonlandırma, tekerlekli bir taban plakası üzerine monte edilmiştir. Taban plakasında ayrıca bir yağ damlaması sınırlama tankı mevcuttur.Özellikler
Mineral yağ dolgulu
Tekerlekler üzerinde Hareketli
Hafif ve kullanımı kolay -

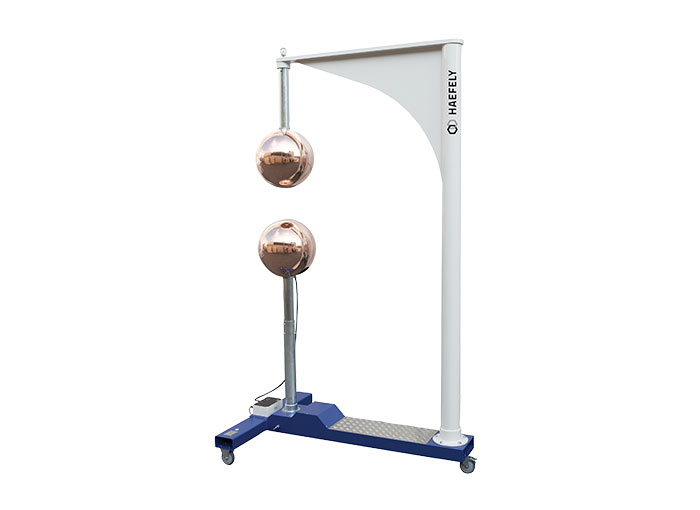

Darbe, AC veya DC Gerilim Kalibrasyonu için Küre Boşlukları
Darbe, AC veya DC gerilim kalibrasyonu için Küre boşlukları (yatay ve dikey) KFS küre boşlukları, IEC 60052 tavsiyesine göre darbe, AC veya DC gerilim kalibrasyonu için kullanılabilir.
Yıldırım darbelerini kesmek için de kullanılabilir. -

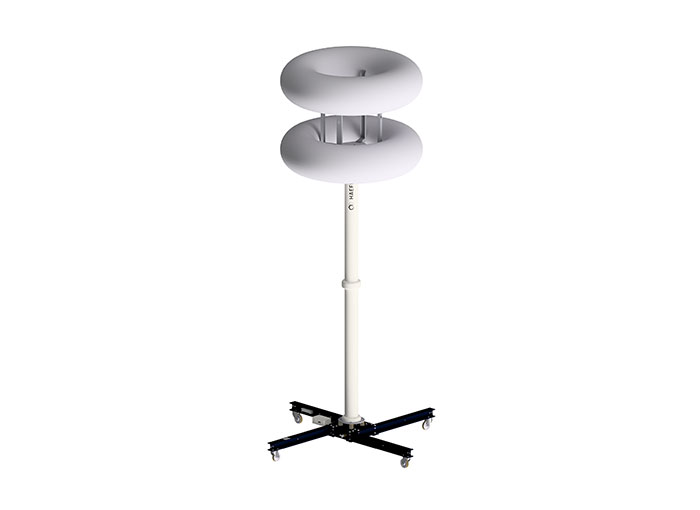

AC Gerilim Ölümü veya Kısmi Deşarj Ölçümü için Yüksek Gerilim Bölücü Kondansatörü
KK serisi gerilim bölücüler / bağlantı kondesetörleri, cam elyaf takviyeli epoksi borulara yerleştirilmiş 1 ya da daha fazla modüler üniteden oluşur.
Opsiyonel bir ölçüm empedansı (AKV/AQS) ile kullanıldığında test edilen cihazdan (DUT) kısmi boşalma sinyallerini ayırır.
Endüstriyel frekans aralığındaki AC gerilimlerini ölçer. HV tarafından gelen parazitleri azaltır ve PD ölçüm devresinin sinyal – gürültü oranını (SNR) iyileştirir (isteğe bağlı bir HV filtresi ile birlikte).
Standart tasarım, hareket kabiliyeti için döner tekerlekli bir taban çerçevesi ve uygun bir üst toroid içerir.Özellikler
Ağır hizmet tipi döner tekerlekli veya hava yastıklı taban çerçevesi (isteğe bağlı)
Odukça güvenli kapasitans değerleri
Garantili optimum frekans bant genişliği
PD’siz (< 1 pC)
Modüllü tasarım
PD ölçümü için empedans ölçümü(isteğe bağlı)
AC ölçümü için İkincil Birim
HV filtre (isteğe bağlı) -

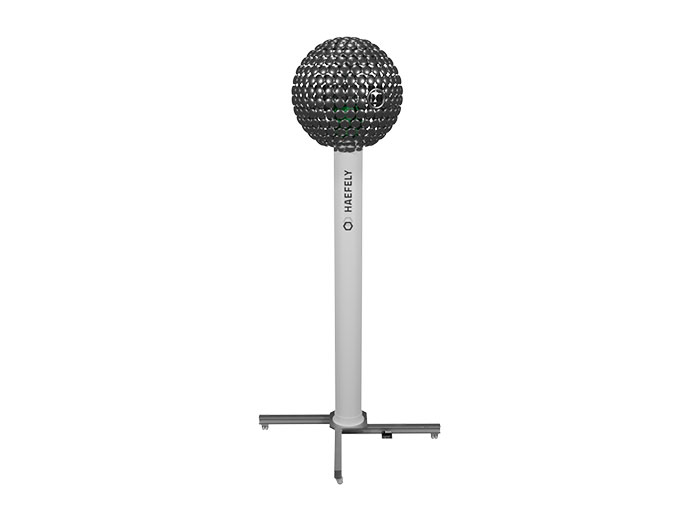

Nominal SF6 Gazlı Kapasitör Serisi (300-1200kV)
NK, 300 ila 1200 kV gerilim aralığında mevcut olan, SF6 yalıtımlı oldukça dengeli nominal kapasitör serisidir. Kablolar, trafolar, buşingler, kapasitörler vb. gibi yüksek gerilimlı ekipmanların kapasitans ve tan d’sini doğru bir şekilde ölçmek için bir karşılaştırma
standardı olarak güç faktörü / tan delta ölçüm cihazı ile birlikte kullanılır.
Kapasitörler, HV devresinin diğer elemanlarına kısmi deşarjsız ara bağlantıları mümkün kılan bir üst elektrot ile donatılmıştır.
SF6 yalıtımlı standart kapasitör, iç mekanda çalışmak üzere tasarlanmış olup ve tekerlekler üzerinde hareketlidir.Özellikler
Atmosferik basınç ve nemden etkilenmeyen son derece güvenli kapasitans
Çok düşük dahili yayılım faktörü
Kısmi Deşarjsız
Eşzamanlı tan d ve gerilim ölçümü (ikli) talep üzerine yapılır.
İstek üzerine yüksek Gerilim AC ölçümü için ikincil birim -
AC Test Trafoları 200kV-1000kV
PSK & PZT AC test trafoları, özellikle fabrikada, iç ya a dış mekanlarda orta kapasitansa sahip nesneleri test etmek için tasarlanmıştır. PSK & PZT test sistemleri, gerilim altındaki yük değişse bile (ağır korona, ıslak& ve kirlilik testleri) veya yük endüktif nitelikte olsa (endüktif gerilim trafoları) bile istikralı gerilim gerektiren testler için özellikle uygundur. Sistem görev döngüsü serbestçe seçilebilir ve trafolara radyatör ya da cebri yağ soğutma eklenerek garanti altına alınabilir.
Bu sistemler aynı zamanda sürekli çalışma, uzun süreli testler için de uygundur.Özellikler
Çok yönlü gerilim aralığı
Akustik Gürültü Seviyesi< 65 dBA
Gelişmiş koruma unsurları
Buchholz veya DGPT2 röleli harici Yağ Genleşme tankı mevcuttur -

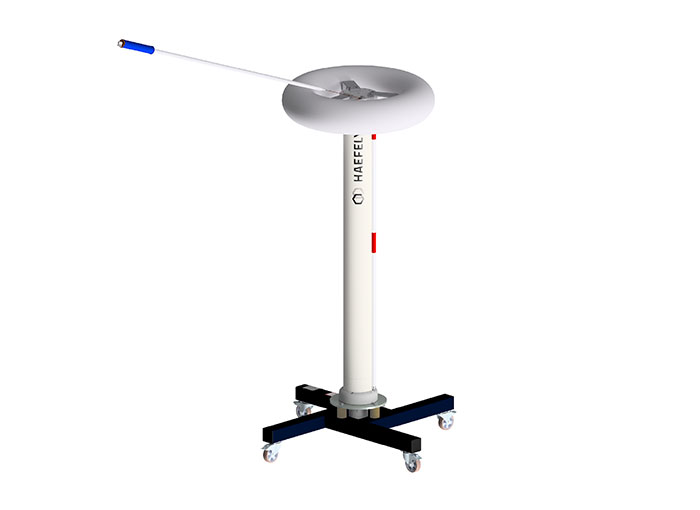

Evrensel Gerilim Bölücü ve AC,DC ve Darbe Ölçümleri
RCZ tipi evrensel bölücüler, AC, DC ve ani yıldırım darbeleri (tam ve kuyruk kesimli) ölçümleri için kullanılabilir. Bu bölücüler, diğer gerilim bölücülerin kalibrasyonu için kullanılabilirler. R tipi referans bölücüler, tam ve önden kesilmiş yıldırım darbe gerilimleri için gerilim bölücüleri kalibre etmek amacıyla tasarlanmışlardır. RCZ bölücüler, 500 kV (LI) ve 800 kV (LI) versiyonlarda mevcut olup, çeşitli ikincil üniteler ve sönümleme elemanları ile donatılmıştır.
RCZ bölücüler, uzun dönemli testler için dış mekan üniteleri olarak üretilebilirlerÖzellikler
AC, DC ve Darbe Gerilimleri Ölçümleri
Güvenilir ölçüm oranı
IEC 60060-2’ye göre basamak tepkisi -
Rezonans Test Sistemi (Farklı Frekanslarda çalışabilen)
HAEFELY, sabit çekirdekli, değişken frekanslı reaktörlerle bu tür testleri kolaylaştırmak için en son frekans dönüştürücülere dayanan RSKF serisi yerinde kablo test sistemleri sunar. Bu reaktörler, değişken endüktans sabit frekans reaktörlerine göre daha hafif ve daha güçlüdür.HAEFELY, HV serisi reaktör modüllerinin tasarımı ve yapımında bir asırdan fazla deneyime sahiptir. Geleneksel olarak kablo rutin test sistemleri için endüstrinin trend belirleyicileri olduk.
Reaktör: Sabit hava boşluklarına sahip, en kaliteli düz yığılmış laminasyonlardan yapılmıştır ve çok düşük bir kayıp olacak şekilde tasarlanmıştır. Uzun ömürlü bir tasarıma sahiptir ve 20-300 Hz arasında çalışabilir.
Frekans dönüştürücü: kompakt ve kişiye özel yazılım kontrol algoritmaları ile birinci sınıf dönüştürücü teknolojisine sahiptir.
Konteyner: Frekans dönüştürücü ve kontrol kabini, klimalı, modifiye edilmiş bir ISO konteynerindedir.Özellikler
Endüstri standardında treylerlerle mobil çözüm
Frekans Aralığı 20 … 300 Hz
Klimalı kabinde ön uç (front-end) bileşenleri
Isı yönetimi için kablosuz sıcaklık sensörleri
Aktif soğutmalı reaktörler -

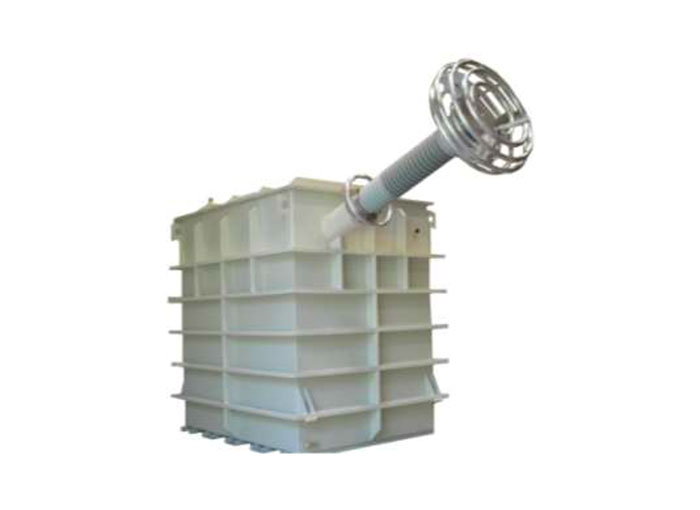

Rezonant Test Sistemi
HIPOTRONICS’in tank tipi serisi rezonans test sistemleri, güç kablolarını, güç faktörü düzeltme kapaklarını, jeneratörleri ve daha fazlasını test etmek için tasarlanmıştır. Birden fazla bağlantıya izin veren TSR sistemleri, birçok uygulama için voltaj ve akım sağlayabilir.
Özellikler
Patentli reaktör tahrik mekanizması
Çıkışta saf AC sinüs dalgası
Forklift veya vinç ile mobil
PD içermez (2pC’ye kadar, gerekli önlemlerle birlikte)
Flashover sırasında üretilen geçici aşırı voltaj yok
Endüstriyel ve laboratuvar uygulamaları için sertleştirilmiş PC tabanlı kontroller (uzaktan yardım ile)
Test edilen cihazın başarısız olması durumunda koruyucu voltaj çökmesi sağlar
Çeşitli uygulamaları karşılamak için çoklu Q değerleri
Mühendislik hizmetleri dahil anahtar teslimi PD test çözümleri
İhmal edilebilir harmonik bozulma
Düşük giriş gücü gerektirir
Seri veya Paralel mod Uygulamaları -

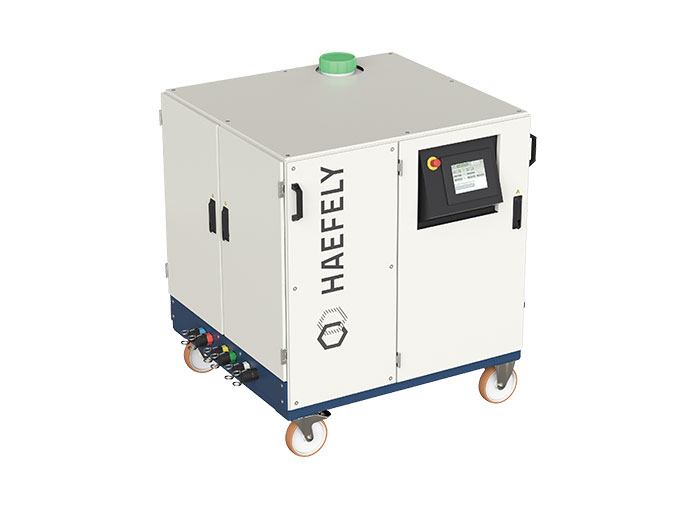

200kV-1000kV Kablo Test Sonlandırmaları için Su işleme Üniteleri
WPU, CTT’ye doldurulan suyun iletkenliğini düzenler. Kablonun termal kayıpları suyu ısıtır ve WPU, yerleşik bir ısı eşanjörü sayesinde suyu soğutur. WPU, operatörlerin AC veya LI veya SI testleri ayarlamasını ve bunlar arasında geçiş yapmasını kolaylaştıran uygulamaya özel bir yazılım paketine sahiptir. Yazılım ayrıca sıcaklığı, basınçlı su akışını ve iletkenliği detakip eder. Ayrıca uyarı mesajları, kilitlerin durumu ve basınç değerleri ile ilgili bilgi verir.
Tüm bu işlevler dokunmatik bir ekran aracılığıyla çalıştırılabilir.Özellikler
AC, LI PD, Tanjant Delta testleri tek bir sistemle entegredir
Dokunmatik Ekran arayüzü
0,01 uS/Cm çözünürlük ile iletkenlik düzenlemesi
İsteğe bağlı olarak WPU’nun uzaktan kontrolü mümkündür
Isı Değiştirici, müşterinin su soğutucusuna bağlanır
Hızlıca açılan hortum seti
