Ürünler & Çözümler

Haefely’nin 2830/2831’i, sıvı ve katı yalıtım malzemelerinin dielektrik özelliklerini test eden kapsamlı araştırma ve yılların deneyiminin sonucudur. Kapasitans, tan delta (dağılım/güç faktörü), direnç ve sıvı veya katı yalıtım malzemelerinin bağıl geçirgenliğini ölçmek için hızlı ve oldukça gelişmiş bir prosedür içerir. Önceden belirlenmiş standartlara göre direnç ölçümü ile birlikte basit tek seferde bağlantı sistemi, ölçüm süresini önemli ölçüde azaltır. Sistem, ölçüm köprüsü ve kontrol ünitesi olan 2830 ve genişletme ünitesi olan 2831’den oluşmaktadır.
Bu sistem, Tettex 2821 ve 2822’nin tamamen yerine geçmiştir. 2830, sistemin kontrolörünü ve ölçüm bölümünü içerir.2831 genişletme ünitesi standart bir kapasitör, 2.5 kV AC ve DC güç kaynakları ve bir sıcaklık kontrol ünitesi içerir.

Özellikler

Sıvı ve katı yalıtım malzemelerinin kapasitansını, tan deltasını (dağılım faktörü), direncini ve bağıl geçirgenliğini ölçün
Geniş 12” dokunmatik ekran
Özelleştirilmiş programlanabilir sekanslar (sequences) ve manuel mod
Entegre AC güç kaynağı 5 – 2 500 V ve 40 – 65 Hz
Entegre DC güç kaynağı 5 – 2 500 V
İki bağımsız entegre sıcaklık kontrol ünitesi
Entegre ortam sıcaklığı ve nem sensörü
İki yağ test hücresi ısıtıcısı 2903 veya bir katı test hücresi 2914 bağlama imkanı
Mevcut Tettex test hücreleri 2901 (1990 ve sonrası) ve 2914 (1985 ve sonrası) kullanılabilir
USB bellek çubuğu üzerinden veri aktarımı

Bu sabit değerli standart kapasitörler, hassas ölçümler için özel olarak tasarlanmıştır ve yüksek doğrulukta güç faktörü / tan delta ölçüm köprüleri ile kullanılır.
Atmosferik basınç ve nemden etkilenmeyen son derece kararlı kapasitans
Toz ve neme karşı koruma sağlamak için kuru hava ile doldurulmuş muhafaza içine yerleştirilmiştir

Programlanabilir elektronik akım yükü, tip 3691, akım enstrüman trafolarının verimli bir şekilde test edilmesi için tasarlanmıştır. Pasif dirençler ve endüktanslarla oluşturulmuş geleneksel yüklerin yerini alır.

Özellikler

Standart akım derecelendirmelerini kapsar.
75 VA’ya kadar serbestçe ayarlanabilen güç kademeleri
Güç faktörü cos β = 0,5 ila 1
Test frekansları: 50 ve 60 Hz
% 1’lik yüksek doğruluk – ek harici pasif yük 3692 ile beraber bağlıyken bile
Güç aralığı, 3692 tipi ek bir pasif akım yükü ile 200 VA’ya genişletilebilir
3691 ünitesinde kullanılan yük oluşturma prensibi elektroniktir, klasik pasif yüklere dayalı değildir.
Dahili cihaz trafosu test seti direnci, giriş kablosu ve kontak dirençleri dört iletkenli ölçüm ile otomatik olarak telafi edilir
IEEE 488 veya RS 232C arayüzleri ile uzaktan kontrol imkanı
Yük değerleri, IEC 61869-2, ANSI C57.13 ve VDE 0414 Bölüm 2’ye dayalı olarak saklanan tablolardan alınabilir.
Dokuz ayrı yük ayarı (SN, IN, cos β) gerektiğinde saklanabilir ve alınabilir

3730, 7 adet kalibre edilmiş manuel olarak seçilebilir tan delta (güç faktörleri) değerine sahip, kompakt bir şekilde tasarlanmış 12 kV SF6 nominal kapasitördür.

Özellikler

LEMO ve BNC bağlantıları mevcut
7 kalibre edilmiş tan d (güç faktörü) değeri
Kalibre edilmiş değerlerin seçimi ve ölçüm köprü okumaları ile karşılaştırılması
Taşıma çantası içinde teslim edilir
Geniş sıcaklık ve nem aralığı

              Yüksek hassasiyetli Akım Karşılaştırıcıları (akım trafoları), yüksek akımları daha düşük, ölçülebilir bir seviyeye dönüştürmek için kullanılır.

Özellikler

           55 birincil akım kademesi (1 … 5000 A), 2 ikincil akım kademesi (5 A/1 A), tam doğrulukta nominal akımın %200’üne kadar geniş ölçüm aralığı
Çok geniş bir çalışma aralığında olağanüstü doğruluk ve kararlılık (1 … 200 % IN)
2823-REF ile birlikte şönt reaktör kayıpları ölçümü için uygundur
Güç kapasitörleri için uygundur Yüksek kapasitans değerlerinde C/tan delta ölçümü
Göstergeli dahili aşırı yük koruması, aşırı sıcaklık göstergesi
Test alanında kolay hareket için kulplar ve tekerleklerle donatılmıştır

Genel olarak sahada test yapılırken, büyük döner makinelerde ya da diğer yüksek kapasitif yüklerde kullanılır
Değişken indüktör, paralel bir rezonans devresi oluşturan kapasitif test nesnesi CX ile paralel olarak bağlanır. Endüktansı ayarlayarak rezonans noktasına ulaşılabilir.
Bu rezonans noktasında indüktör, DUT kapasitansının ihtiyacı olan reaktif gücü dengeler ve Midas 2881 tarafından gerçek gücün yalnızca küçük bir kısmının (omik kayıplar) beslenmesi gerekir.
Bu düzenleme, 10 kv’da 1.06 uf ve 12 kv’da 875 nf’ye kadar kapasitansların ölçülmesini sağlar.

Özellikler

Maks. Çalışma Gerilimi 12 kV ram (50 Hz/60 Hz)
Frekans 50/60 Hz
40 kVA’ya kadar Çıkış Gücü
Endüktans aralığı (tipik) 9,7 H .. 250 H
PD seviyesi 500pC’den az

Kapasitörler sağlam ve dayanıklı olup, iç mekanda kullanımı amaçlanmıştır. İzolasyon, yağ ile doldurulmuş güçlendirilmiş epoksi fiberglas tüptür. Opsiyonel bir ölçüm empedansı (AKV/AQS) ile kullanıldığında test edilen cihazdan (DUT) kısmi boşalma sinyallerini ayırır. Endüstriyel frekans aralığındaki AC gerilimlerini ölçer (opsiyonel bir sekonder ünite ile kullanıldığı zaman (SEK). HV tarafından gelen parazitleri azaltır ve PD ölçüm devresinin sinyal – gürültü oranını (SNR) iyileştirir (isteğe bağlı bir HV filtresi ile birlikte). Standart tasarım, hareket kabiliyetinin sağlanması amacıyla döner tekerlekli bir ana çerçeve ve uygun bir üst toroid içerir.

Özellikler

Ağır hizmet tipi döner tekerlekli ana çerçeve
Yüksek stabilite kapasitans değerleri
Garantili optimum frekans bant genişliği
PD’siz (<1 pC)
Modüler tasarım
PD ölçümü için empedans ölçümü (isteğe bağlı)
AC ölçümü için İkincil Üite(isteğe bağlı)
HV filtresi (isteğe bağlı )

ACS test sistemleri 25-100 kV gerilim ve 20-100 kVA güç aralığında çalışan AC güç kaynakları olup opsiyonel olarak kısmi deşarj ve C &Tan delta (kayıp faktörü) ölçümlerini de gerçekleştirebilen en kompakt dielektrik test sistemleridir.

AC yüksek gerilim kaynakları, sadece birkaç örnek vermek gerekirse, dağıtım trafoları, gösterge trafoları, şalt cihazları, buşingler, motorlar, kablo sonlandırmaları gibi – IEC ve IEEE/ANSI standartlarına göre – yüksek gerilim bileşenleri üzerinde dielektrik geçirmezlik testleri için kullanılır. ACS serisi, en yeni nesil standart dielektrik test setlerimizdir. Yüksek gerilim test ekipmanlarında 100 yılı aşkın deneyim, serinin tasarımına ve imalatına girmiştir. ACS test setleri, uzun sorunsuz yaşam döngüsü ile kullanımı kolay ve güvenlidir. HAEFELY HVC 300 AC sistemi kontrol eder. Bu son teknoloji ürünü PLC tabanlı kontrol, test sisteminin çalışması için gerekli tüm bileşenleri içerir ve CaMS (Kontrol ve Ölçüm Stüdyosu) çalıştıran standart Windows tabanlı bir bilgisayarla iletişim kurar. CaMS, test sistemlerini ve ölçüm cihazlarını kontrol etmek için HAEFELY’nin evrensel platformudur. Kullanımı son derece kolaydır ve çok nazik bir öğrenme eğrisine sahiptir ve operatörün sistemi minimum eğitimle kullanmaya başlamasına olanak tanır. ACS test setleri, kısmi deşarjlar veya tan d (dağılım faktörü) gibi ek testler gerçekleştirmek için son derece hassas ölçüm cihazlarımızla birleştirilebilir. Bir PD dedektörü ile birleştirildiğinde, PD içermeyen seçenek, en yüksek standartları veya müşteri gerekliliklerini test etmek için <1 pc’yi garanti eder.

Özellikler

IEC, IEEE/ANSI ve diğer ilgili ulusal standartlara uyumludur.
En yüksek endüstriyel Güvenlik Bütünlük Seviyesi SIL 3 (ISO 61508) sertifikalıdır.
Tek bir tedarikçiden hepsi bir arada çözüm sunar.
HAEFELY CaMS kullanıcı arayüzüne sahip HVC 300 AC kontrol ünitesi
Kapasitif buşingli, sıcaklık göstergeli ve susuz havalandırmalı, tank tipi yağ izoleli HV trafosu
En hızlı ve en güvenilir elektronik flaş algılama
Sıfır PD (opsiyonel)

AQS 9110a serisi dört kutuplu (ölçüm empedansı), DDX serisi kısmi deşarj dedektörleriyle kullanım için iyileştirilmiş tamamen pasif bir ölçüm sistemidir. HV test geriliminin yanı sıra yüksek frekanslı deşarj darbelerinin eşzamanlı ölçümü için tasarlanmıştır.AQS 9110a, kullanıcı tarafından seçilebilen üç konumlu dahili gerilim bölücü ile donatılmış olup, örneğin DDX 9101 veya DDX 7000/8003 (maksimum 7 VAC gerilim sinyali çıkışı gerektirir) gibi Haefely’nin eski DDX serileriyle geriye dönük olarak uyumludur.

Özellikler

Pasif bağlantı empedansı
Üç gerilim aralığı sayesinde, anahtar ünitesi üç adede kadar kaplin kapasitörüyle ya da üç farklı çıkış gerilimı aralığında çalışacak şekilde ayarlanabilir
Büyük giriş akımı
Yerleşik aşırı gerilim koruması

CTTS serisi, rutin veya darbe testleri sırasında kabloları sonlandırmak için kullanılır. İçerisinde çeşitli kablo çapları barındırılabilir. CTTS, tekerlekler üzerinde bir taban çerçevesi + V53 &Su İşleme Ünitesi olan iç ve dış tüplere sahip bir çift sonlandırmaya sahiptir.AC dayanım gerilimi testleri, PD ve Yüksek Gerilim uygulanmış tanjant delta testleri yapılabilir. Su işleme ünitesi, test süresi boyunca gerekli iletkenliği korur. Darbe gerilim testleri de yapılabilir.

Özellikler

Tek bir sistemle entegre AC, LI PD, Tanjant Delta testleri
Kısa soyma uzunlukları daha düşük mülkiyet maliyetine neden olur
Sınırlı Taban Alanı
Uzaktan çalıştırılabilir Kompakt su Deiyonizasyon sistemi
PD’siz
Kapasitans ve Tanjant Delta noktası isteğe bağlı olarak üretilebilir
El ya da motorla boru kaldırma

DTTS serisi trafo test setleri, dağıtım trafoları IEC / IEEE zorunlu rutin ve tip testleri yapmayı kolaylaştırır.

DTTS, test tabanına kullanım kolaylığı ve kapsamlı raporlama sağlar. Gelişmiş frekans dönüştürücü, tamamen entegre yazılım paketi,
Ecoline Tier 2 trafoları için gerekli olan kayıp ölçümlerinin yüksek hassasiyeti ve diğer unsurları içeren bir referans listesi DTTS tarafından gayet iyi bir şekile sağlanır.

Özellikler

Entegre test
Çok düşük akım ve gerilimlerde yüksek hassasiyet
Tüm rutin testler
Kısmi Deşarj ölçümü
Özelleştirilebilir test raporları
Her bir trafo için 10 dakika kadar süren kısa test süresi

HiAS™ 744, sektör için benzersiz, kişiye özel bir darbe analizörüdür. Bu temel sürüm, 11 bit çözünürlük ve 125 MS/s’ye kadar yüksek ölçüm doğruluğu ile birlikte yeni bir ön uç çözümü sunar.
Varsayılan olarak fabrika kalibrasyonu ile sağlanır.

Özellikler

125 MS/s’de 11 bit çözünürlük, 50 MHz analog bant genişliği
Optik olarak ayrılmış ön uç çözümü
LEMO 4S konnektörlü 2000 Vpk’den 5 Vpk’ye kadar analog giriş aralığı
IEC 61083-1, -2, IEC 60060-2, IEEE Std 4 ve ilgili standartlara komple uyumluluk
EN/ISO 17025 kalibrasyon seçeneği
4. nesil sayısallaştırıcı (digitizer)
Şebeke gücü ile beslenme
Piyasadaki en yüksek ölçüm doğruluğu
Mükemmel parazit bağışıklığı ve güvenli çalışma
Pil takımı veya şarj gerekmez

IDAS 2823 En Yüksek Hassasiyetli tan d / güç faktörü ölçüm cihazı, yüksek voltajlı cihazların çok düşük dielektrik kayıplarının referans seviye doğruluklarında ölçülmesi için tasarlanmıştır.

Özellikler

Doğruluk – Kapasite: %0.02 ve tand: 1 x 10-5.
Kompakt, güvenilir ve EMC ile sertleştirilmiş tasarım, IP50 Dereceli
Bilgisayardan optik olarak ayrılmış
Otomatik aralıklı 15A’ya kadar giriş akımı
Son derece düşük giriş empedansı
Ölçüm ve fiber optik kablolar için Endüstriyel Konnektörler
Şebeke gerilimi ile çalışır.

KAL 9520, herhangi bir PD kalibratörünün standart şartlarının üzerinde performans göstermek üzere tasarlanmıştır.
Geniş aralığı (100 fC’den 50 nC’ye kadar), küçük enjeksiyon kondansatörü ve gelişmiş özellikleri (çift darbe, polarite darbe seçimi, dahili ve harici senkronizasyon, doğrusal aralık seçimi, darbe faz kayması, vb.) KAL 9520’yi benzersiz kılar.
KAL 9520’da bulunan yüksek gerilimlı kademe jeneratörü, mevcut ve gelecek için önerilen standartlarda tavsiye edildiği gibi son derece düşük enjeksiyon kapasitörlerinin (1 pF’den 200 pF’ye kadar) kullanımına izin verir.
Hızlı darbe yükselme süresi (< 35 ns), IEC tarafından önerilen ölçümün çok ötesinde frekans alanında kalibrasyon darbesine tamamen düz bir tepki oluşturur.
PD kalibratörü dokunmatik ekranından kolayca kontrol edilir ve kullanıcı dostu menü ile tüm opsiyonlar seçilir.

Özellikler

SCS (IEC 17025) kalibrasyon sertifikası (isteğe bağlı)
IEC 60270:2000+AMD1:2015 ile tamamıyla uyumludur
Herhangi bir PD seviyesi seçilebilir
Ultra geniş aralık (0,1 pC ila 50000 pC)
Darbe sayısı seçilebilir
Seçilebilir darbe polaritesi
Programlanabilir frekans veya ışıkla başlatılır
Dokunmatik ekran
Elde Taşınabilir, Şarj Edilebilir pil

Darbe, AC veya DC gerilim kalibrasyonu için Küre boşlukları (yatay ve dikey) KFS küre boşlukları, IEC 60052 tavsiyesine göre darbe, AC veya DC gerilim kalibrasyonu için kullanılabilir.
Yıldırım darbelerini kesmek için de kullanılabilir.

Çoklu kesme aralığı, darbe jeneratörü için aynı anda bir yük kondansatörü görevi görür ve kesme süresinin mükemmel bir şekilde tekrarlanabilirliğini sağlar ve kesme noktasına kadar Dalga şeklini bozmaz.
Çubuk boşlukları ve Küre boşlukları (1000 kv’ın üstünde), gerilim bozulmadan önce önemli bir ön deşarj akımı çizerek gerilim düşüşüne neden olur.
Bu, güç trafolarını test ederken karşılaştırma testlerini etkiler. Bu nedenle devrenin nasıl oluşturulduğuna özel dikkat gösterilmelidir.
Küre mesafesi otomatik olarak Haefely darbe jeneratörü kontrolleri tarafından ayarlanır
otomatik modda, boşluk mesafesi şarj geriliminin bir fonksiyonu olarak otomatik olarak ayarlanır.
Boşluk mesafesi kontrollerde görüntülenir. Doğrama, tetikleyici bir bujiye sahip olan ilk aşamada başlatılır.

NK, 300 ila 1200 kV gerilim aralığında mevcut olan, SF6 yalıtımlı oldukça dengeli nominal kapasitör serisidir. Kablolar, trafolar, buşingler, kapasitörler vb. gibi yüksek gerilimlı ekipmanların kapasitans ve tan d’sini doğru bir şekilde ölçmek için bir karşılaştırma
standardı olarak güç faktörü / tan delta ölçüm cihazı ile birlikte kullanılır.
Kapasitörler, HV devresinin diğer elemanlarına kısmi deşarjsız ara bağlantıları mümkün kılan bir üst elektrot ile donatılmıştır.
SF6 yalıtımlı standart kapasitör, iç mekanda çalışmak üzere tasarlanmış olup ve tekerlekler üzerinde hareketlidir.

Özellikler

Atmosferik basınç ve nemden etkilenmeyen son derece güvenli kapasitans
Çok düşük dahili yayılım faktörü
Kısmi Deşarjsız
Eşzamanlı tan d ve gerilim ölçümü (ikli) talep üzerine yapılır.
İstek üzerine yüksek Gerilim AC ölçümü için ikincil birim

RCZ tipi evrensel bölücüler, AC, DC ve ani yıldırım darbeleri (tam ve kuyruk kesimli) ölçümleri için kullanılabilir. Bu bölücüler, diğer gerilim bölücülerin kalibrasyonu için kullanılabilirler. R tipi referans bölücüler, tam ve önden kesilmiş yıldırım darbe gerilimleri için gerilim bölücüleri kalibre etmek amacıyla tasarlanmışlardır. RCZ bölücüler, 500 kV (LI) ve 800 kV (LI) versiyonlarda mevcut olup, çeşitli ikincil üniteler ve sönümleme elemanları ile donatılmıştır.
RCZ bölücüler, uzun dönemli testler için dış mekan üniteleri olarak üretilebilirler

Özellikler

AC, DC ve Darbe Gerilimleri Ölçümleri
Güvenilir ölçüm oranı
IEC 60060-2’ye göre basamak tepkisi

HAEFELY, sabit çekirdekli, değişken frekanslı reaktörlerle bu tür testleri kolaylaştırmak için en son frekans dönüştürücülere dayanan RSKF serisi yerinde kablo test sistemleri sunar. Bu reaktörler, değişken endüktans sabit frekans reaktörlerine göre daha hafif ve daha güçlüdür.HAEFELY, HV serisi reaktör modüllerinin tasarımı ve yapımında bir asırdan fazla deneyime sahiptir. Geleneksel olarak kablo rutin test sistemleri için endüstrinin trend belirleyicileri olduk.

Reaktör: Sabit hava boşluklarına sahip, en kaliteli düz yığılmış laminasyonlardan yapılmıştır ve çok düşük bir kayıp olacak şekilde tasarlanmıştır. Uzun ömürlü bir tasarıma sahiptir ve 20-300 Hz arasında çalışabilir.
Frekans dönüştürücü: kompakt ve kişiye özel yazılım kontrol algoritmaları ile birinci sınıf dönüştürücü teknolojisine sahiptir.
Konteyner: Frekans dönüştürücü ve kontrol kabini, klimalı, modifiye edilmiş bir ISO konteynerindedir.

Özellikler

Endüstri standardında treylerlerle mobil çözüm
Frekans Aralığı 20 … 300 Hz
Klimalı kabinde ön uç (front-end) bileşenleri
Isı yönetimi için kablosuz sıcaklık sensörleri
Aktif soğutmalı reaktörler

SGSA darbe test sistemleri, yıldırım darbelerini ve anahtarlama dalgalanmalarını simüle eden darbe gerilimleri oluşturmak için kullanılabilir. SGDA, üç darbeli gerilim üreteci modelinin en küçüğüdür. Çeşitli modellerde 10 kV ile 1200 kV arasında iletebilmektedir.
Her kademe için 5 kJ enerji ile SGSA, LV ve MV şebeke bileşenlerinde kullanışlıdır.

Özellikler

Yapılandırması kolaydır
Küçük taban alanı
Çok Küçük dahili endüktans
Her aşamada için birden fazla direnç tutma soketi
Tekerlekler veya Hava Yastıkları üzerinde harketlilik
Darbe Akımı üretme aksesuar seçeneği
Dış mekan için modelleri mevcuttur

Bu şantler, yüksek gerilim test laboratuvarlarında darbe akımlarının ölçümü için kullanılır. Ölçülen akımın dalga şekli, HAEFELY en yüksek çözünürlüklü darbe analiz sistemi HiAS 744 üzerinde görüntülenebilir.
Şantler, kaplin flanşlı metal bir silindir ve bir koaksiyel ölçüm konektöründen oluşur. SH-H tipi şant seti, metal silindire yerleştirilebilen değiştirilebilir düşük endüktif direnç kılıflarından oluşur.
Bir set bir kafes ve 2, 5 ve 10 Ohm’luk üç kılıftan oluşur. Standart tekrarlama oranı, 250 A’ya (gerilim düşüşü 500 V) kadar
darbe akımlarının ölçülmesini sağlar ve 800 A’ya kadar azaltılmış tekrarlama hızında mümkündür (gerilim düşüşü 1600 V)

SPTTS serisi trafo test setleri, küçük güç trafolarında IEC / IEEE zorunlu olan rutin ve tip testlerinin yapılmasını kolaylaştırır. SPTTS, Küçük ve Orta Güç trafolarını test etmek için modüler, bir çok açıdan çok yönlü bir sistemdir.
Kontrol yazılımı, dünya genelindeki test operatörleri tarafından tipik olarak izlenen test prosedürlerini takip eder ve yeni bir operatörün sisteme adapte olmasını kolaylaştırır.
Kontrol SIL 3 derecelidir. Sistem, iyi inşa edilmiş bir frekans dönüştürücü, kademeli bir trafo, kısmi deşarj filtreleri ve kayıp Ölçüm Sistemi ile tamamlanır.

Trafo dönüş oranı ölçer TTR 2795, güç ve dağıtım trafolarının dönüş oranını yüksek doğrulukla ölçer.

Özellikler

Dönüş oranı, voltaj oranı, faz kayması ve uyarma akımının tam otomatik ölçümü. Sektördeki %0,03’e varan en yüksek ölçüm doğruluğu 2795’i önleyici bakım ölçümü için mükemmel bir araç haline getirir
Otomatik sargı bağlantı tanımlaması AWCI (patent beklemede) ve otomatik vektör grubu algılama, hızlı ve kolay çalışmayı destekler
Hızlı test raporu oluşturma ve veri kaybının tamamen önlenmesi için yerleşik yazıcı
Zorlu ortamlarda kullanım için hafif, kompakt ve sağlam tasarım. Kapalı kasa IP65 su geçirmezdir, açık kasa su sıçramasına dayanıklıdır
Üniteyi bir dizüstü bilgisayardan çalıştırmak ve ölçüm verilerinin kolay bir şekilde değiştirilmesi ve analiz edilmesi için uzaktan kumanda yazılımı.
Sezgisel yönlendirmeli kullanıcı arayüzü ile hızlı kurulum. Test kurulumları ve sonuçları saklanabilir ve geri çağrılabilir, yerleşik yazıcı ile yazdırılabilir veya daha sonra analiz için kullanılabilir
Güvenlik bağlantı kontrolü özelliği, personelin ve cihazın güvenliğini garanti etmek için düzenli test voltajı uygulamadan önce test kurulumunu kanıtlar.
Uzak kademe değiştirici anahtarı, çok kademeli transformatörlerin uygun şekilde test edilmesini sağlar.

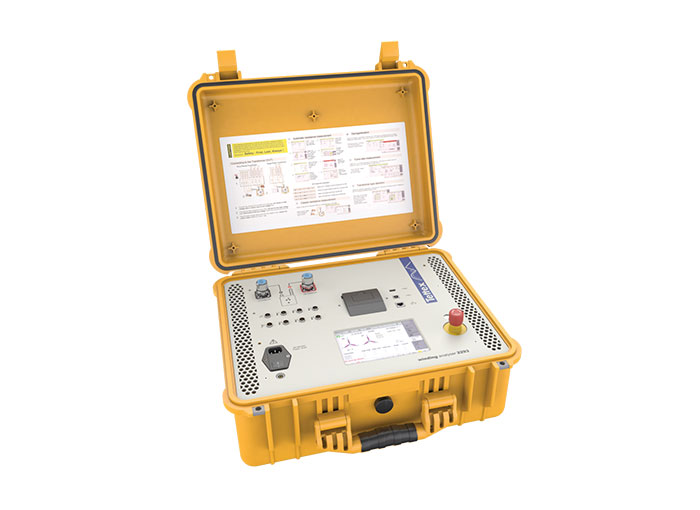

WA 2293, üç fazlı güç ve dağıtım trafosu ölçümleri için optimize edilmiş otomatik bir sargı analizörüdür.

Özellikler

Transformatör sargı direnci, dönüş oranı, kademe değiştiricide dinamik direnç, tip tespiti, keyfi faz oranı ölçümü, demanyetizasyon, kısa devre empedansı, manyetik denge ve ısıl çalışma testi (ısı artışı ve soğuma eğrisi).
Basit “tek seferlik bağlantı” sistemi.
Sargı direnci ölçümleri için benzersiz eşzamanlı sargı mıknatıslama yöntemi.
Tam grafik test görselleştirme ile dokunmatik ekran arayüzü.
Kademe değiştirici (tap changer) teşhisi için dinamik direnç
Kademe değiştirici (tap changer) kontrol sinyali (kontrolör – opsiyon)
Dönüş oranı ve faz kayması ölçümü için gelişmiş prosedür
Demanyetizasyon fonksiyonu
Otomatik manyetik denge testi
Düşük akımda kısa devre empedans testi
