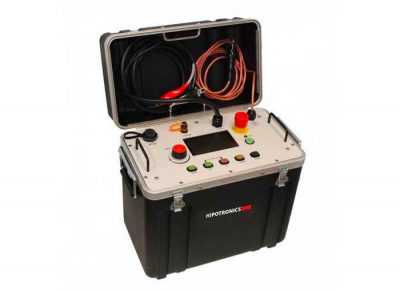

X-WAVE
HIPOTRONICS’ X-WAVE, URD döngü beslemeli kurulumlarınızı bölümlere ayırmak için piyasadaki en gelişmiş, güvenli ve güçlü kablo arızası bulma aracıdır.
Hipotronics H-Flash ile birlikte kullanıldığında, kablo hatalarının URD Bölmesinin kısa çalışmasını sağlar. HIPOTRONICS’ X-WAVE, tamamen bağımsız, pille çalışan ve hava koşullarına dayanıklı bir ünitedir. Kontrolör, büyük hava koşullarına dayanıklı basma düğmeleri ve kullanım kolaylığı için kullanıcı dostu sıralamaya sahip optik kodlayıcı düğmesi ile mikroişlemci tabanlıdır. Entegre acil durdurma düğmesi, izole dönüş ve benzersiz mekanik tasarım, kullanıcı güvenliğini sağlar.
Hipotronics X-WAVE, iyileştirme süresini kısaltmak ve günümüzün kamu hizmetleri için üretkenliği artırmak için özel olarak tasarlanmıştır, bu da SAIDI endeksinin iyileşmesini sağlar.
Özellikler
Önemli kablo parametrelerinin otomatik olarak tanımlanması (kablo uzunluğu ve arızaya olan mesafe)
Hızlı Konum Hataları
Dahili izleme depolaması için erişilebilir bellek konumları
Doğrudan güneş ışığında kullanım için yansıtıcı bir filmle tasarlanmış geniş LCD ekran
Örnekleme hızı, kazanç ve darbe genişliğinin otomatik kurulumu
Sezgisel, adım adım talimatlar, kullanım kolaylığı sağlar
Büyük, kullanımı kolay butonlar
Proof Tester 500V – 10kV DC değişken çıkış
Güvenlik Yalıtımı: ünitenin güvenli çalışması için dönüş ve tüm ön panel parçaları güvenli bir şekilde topraklanmıştır
Çok Amaçlı Cihaz: kablo hatalarını önceden tespit etme, bulma ve teşhis etme yeteneğine sahiptir
Kullanımı Kolay: cihaz, hatayı bulduğunuz 5 kolay adımda kullanıcıyı test prosedürü boyunca yönlendirir
Seri Bağlantı Noktası: dalga biçiminin indirilmesine ve test sonuçlarının değerlendirilmesine izin verir
Kesinti Süresini Azaltın: Kablo hatalarını hızla tespit ederek kesinti süresini azaltır ve müşterilerinize daha kısa sürede güç sağlarsınız
Kablo Hasarını Azaltın: TDR kullanmak, darbeyi ve dolayısıyla kablonun hasar görmesini azaltır
Görseller
Aksesuarlar
XWAVE-Pil: Ekstra Yardımcı Pil Paketi
XWAVE-Power: Yardımcı AC Güç Adaptörü (Kullanıcıların aynı anda şarj olurken ekipmanı çalıştırmasını sağlar.)
H-FLASH: Flaş Telefon, Dijital Akustik/Balistik Dinleme Cihazı
EXT-WARN-1: Bir yıl uzatılmış garanti
Uygulamalar
Üç fazlı kablonun ayrı fazlarını belirleme
Birkaç kablonun mevcut olduğu bir kablo fazını pozitif olarak tanımlayın
güç devreleri
besleyiciler
dağıtım ağları
