SH-Q
Bu şantler, yüksek gerilim test laboratuvarlarında darbe akımlarının ölçümü için kullanılır. Ölçülen akımın dalga şekli, HAEFELY en yüksek çözünürlüklü darbe analiz sistemi HiAS 744 üzerinde görüntülenebilir.

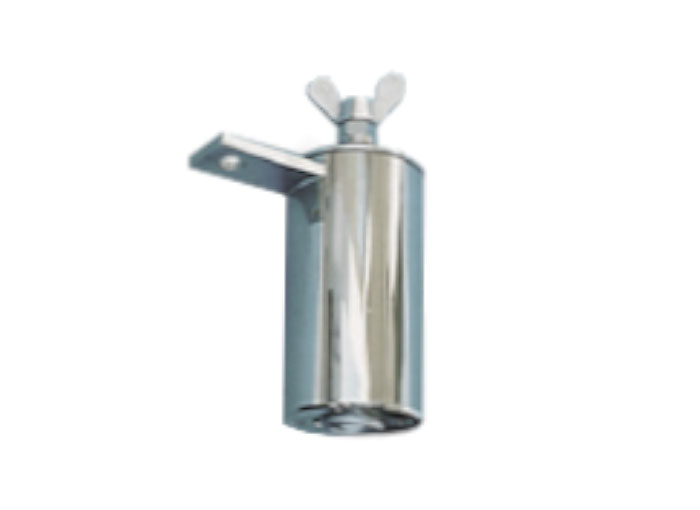

Şantler, kaplin flanşlı metal bir silindir ve bir koaksiyel ölçüm konektöründen oluşur.
Setin her bir direnç değeri (1, 0.47 ve 0.1 Ohm) ayrı bir şanttır. Standart tekrarlama oranı, 5000 A’ya (gerilim düşüşü 500 V) kadar
darbe akımlarının ölçülmesine olanak tanır ve 16000 A’ya kadar azaltılmış tekrarlama hızında mümkündür (gerilim düşüşü 1600 V)
