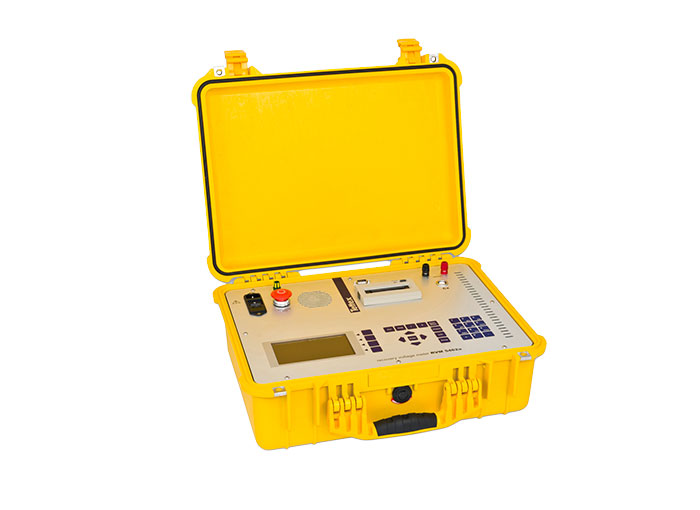

RVM 5462B
RVM 5462, geleneksel yalıtım tanı yöntemleri yelpazemizi etkin bir şekilde tamamlar, örn. kayıp faktörü (tan delta), kısmi deşarj ölçümleri, yağ analizi vb. Katı yalıtımdaki (yağ emdirilmiş kağıt) su içeriğinin ve dolayısıyla bu önemli transformatör bileşeninin yaşlanma durumunun bir göstergesini sağlar.
Özellikler
Ölçüm yöntemleri: Şarj Gerilimi, Geri Kazanım Gerilimi, İlk gerilim artış eğimi,
Tepe kurtarma gerilimi, Tepeye kadar geçen süre, Yalıtım direnci, Polarizasyon indeksi, Polarizasyon akımı, Girişim gerilimi
Otomatik mikroişlemci kontrollü ölçüm
Tanımlanabilir test prosedürü, test süresinin azaltılmasına yardımcı olur
LCD ekran, sonuçları alfa sayısal ve grafik biçiminde gösterir
Dahili termal Yazıcı
Analiz pencereleri yazılımı (isteğe bağlı)
Test sonuçlarını bilgisayara indirmek için USB adaptörlü RS 232 C
Self test için yerleşik test kutusu
Görseller
Uygulamalar
Güç transformatörlerinde yağlı kağıt izolasyonun yerinde teşhisi.
Güç transformatörlerinde uygun olmayan kurutma prosedürlerinin fabrika tespiti
