3370 NK Standard Capacitors (332 KB) | 3370 NK Standard Capacitors
NK Series

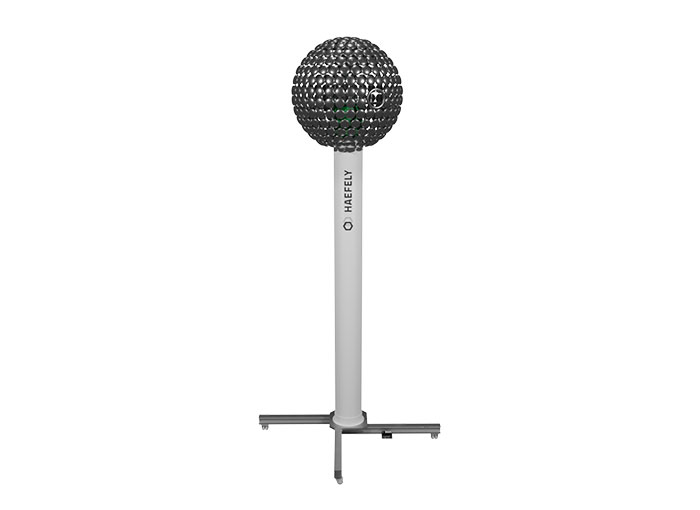

NK, 300 ila 1200 kV gerilim aralığında mevcut olan, SF6 yalıtımlı oldukça dengeli nominal kapasitör serisidir. Kablolar, trafolar, buşingler, kapasitörler vb. gibi yüksek gerilimlı ekipmanların kapasitans ve tan d’sini doğru bir şekilde ölçmek için bir karşılaştırma
standardı olarak güç faktörü / tan delta ölçüm cihazı ile birlikte kullanılır.
Kapasitörler, HV devresinin diğer elemanlarına kısmi deşarjsız ara bağlantıları mümkün kılan bir üst elektrot ile donatılmıştır.
SF6 yalıtımlı standart kapasitör, iç mekanda çalışmak üzere tasarlanmış olup ve tekerlekler üzerinde hareketlidir.
Özellikler
Atmosferik basınç ve nemden etkilenmeyen son derece güvenli kapasitans
Çok düşük dahili yayılım faktörü
Kısmi Deşarjsız
Eşzamanlı tan d ve gerilim ölçümü (ikli) talep üzerine yapılır.
İstek üzerine yüksek Gerilim AC ölçümü için ikincil birim
Görseller
Uygulamalar
Bir ölçüm köprüsü ile birlikte güç faktörü / tan delta ölçümleri
Yüksek AC gerilimlerinin referans ölçümleri (AC bölücü)
Teklif Al
İlgili ürünler
-
Küçük Güç Trafosu Test Sistemi
SPTTS serisi trafo test setleri, küçük güç trafolarında IEC / IEEE zorunlu olan rutin ve tip testlerinin yapılmasını kolaylaştırır. SPTTS, Küçük ve Orta Güç trafolarını test etmek için modüler, bir çok açıdan çok yönlü bir sistemdir.
Kontrol yazılımı, dünya genelindeki test operatörleri tarafından tipik olarak izlenen test prosedürlerini takip eder ve yeni bir operatörün sisteme adapte olmasını kolaylaştırır.
Kontrol SIL 3 derecelidir. Sistem, iyi inşa edilmiş bir frekans dönüştürücü, kademeli bir trafo, kısmi deşarj filtreleri ve kayıp Ölçüm Sistemi ile tamamlanır. -
Sönümlü Kapasitif Darbe Bölücüler 100-1000kV
İkincil kapasitör birimleriyle birleştirilmiş CR Serisi sönümlü kapasitif darbeli gerilim bölücüler, bir darbe üreteci tarafından sağlanan darbe gerilimlerini ölçer. CR bölücüler, yüksek dinamik davranış için tasarlanmış ve geliştirilmiş olup, tam ve kuyruk doğranmış Lİ ve Sİ dalga formları için kullanılırlar. Ölçüm hassasiyeti ve basamak tepkisi IEC 60060-2 gereksinimlerini karşılar. CR bölücüler, tekerlekler ile bir taban kaidesine monte edilir.
Özellikler
Geniş aralıklı darbeli gerilim ölçümü
Farklı oranlar için kolayca değiştirilen ikincil birimler
Koronasız çalışma için özel olarak tasarlanmış toroidal elektrotlar -
Çoklu Kesme Boşluğu
Çoklu kesme aralığı, darbe jeneratörü için aynı anda bir yük kondansatörü görevi görür ve kesme süresinin mükemmel bir şekilde tekrarlanabilirliğini sağlar ve kesme noktasına kadar Dalga şeklini bozmaz.
Çubuk boşlukları ve Küre boşlukları (1000 kv’ın üstünde), gerilim bozulmadan önce önemli bir ön deşarj akımı çizerek gerilim düşüşüne neden olur.
Bu, güç trafolarını test ederken karşılaştırma testlerini etkiler. Bu nedenle devrenin nasıl oluşturulduğuna özel dikkat gösterilmelidir.
Küre mesafesi otomatik olarak Haefely darbe jeneratörü kontrolleri tarafından ayarlanır
otomatik modda, boşluk mesafesi şarj geriliminin bir fonksiyonu olarak otomatik olarak ayarlanır.
Boşluk mesafesi kontrollerde görüntülenir. Doğrama, tetikleyici bir bujiye sahip olan ilk aşamada başlatılır. -
Nominal SF6 Gazlı Kapasitör Serisi (5-200kV)
3370, 5 ila 200 kV voltaj aralığında bulunan bir dizi standartlaştırılmış SF6 yalıtımlı, oldukça kararlı nominal kapasitördür.Kablolar, transformatörler, buşingler, kapasitörler vb. gibi YG ekipmanının kapasitans ve tan d’sinin kesin ölçümleri için bir karşılaştırma standardı olarak bir güç faktörü / tan delta ölçüm cihazı ile birlikte kullanılır.
Özellikler
Atmosferik basınç ve nemden etkilenmeyen son derece kararlı kapasitans
Çok düşük iç dağılım faktörü
Kısmi Deşarj yok
Talep üzerine eşzamanlı tan d ve voltaj ölçümü (Çift) mümkündür.
Talep üzerine yüksek Gerilim AC ölçümü için ikincil ünite
