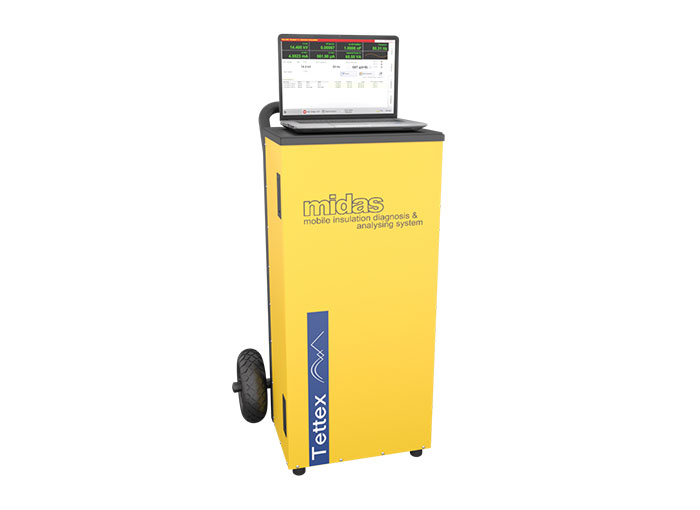

MIDAS 2881
MIDAS 2881, özellikle trafo merkezlerinde ve diğer saha konumlarındaki zorlu elektrik ortamlarında, elektrikli cihazların yüksek voltajlı yalıtım kayıplarının periyodik bakımı ve denetimi için taşınabilir bir güç faktörü test cihazıdır.
Özellikler
Manuel ve otomatik (sıralayıcı) test çalışması dahil 15 kV, 4 kVA, 15 … 1000 Hz’e kadar dahili yüksek voltaj beslemesi ile
Dağılma Faktörünü (tan δ) ve Güç Faktörünü (cos ϕ) ölçer.
Yerleşik, uzun vadeli kararlı nominal kapasitör ile doğru, güvenilir, sağlam ve güvenli yapı.
Düşük PD seviyesi ve en son teknoloji sayesinde filtreli yüksek voltajlı güç kaynağı.
Bushinglerdeki Değişim Frekansı, Kısa Devre Empedansı ve Uyarma Akımı gibi gelişmiş ölçümler dahil, kolay kullanım.
Kalite Faktörü, Güç, Kayıplar, Empedans, Endüktans, Reaktans, Spektrum Analizörü,
Dijital Kapsam ve Veri Kaydedici gibi ek ölçüm özelliklerine sahip bağımsız Köprü seçeneği.
Görseller
Uygulamalar
Güç transformatörleri
Dağıtım Transformatörleri
Ölçü Transformatörleri
Döner Makineler
Sıvı Yalıtım
Buşingler
kablolar
kapasitörler
Devre kesiciler
Parafudrlar
