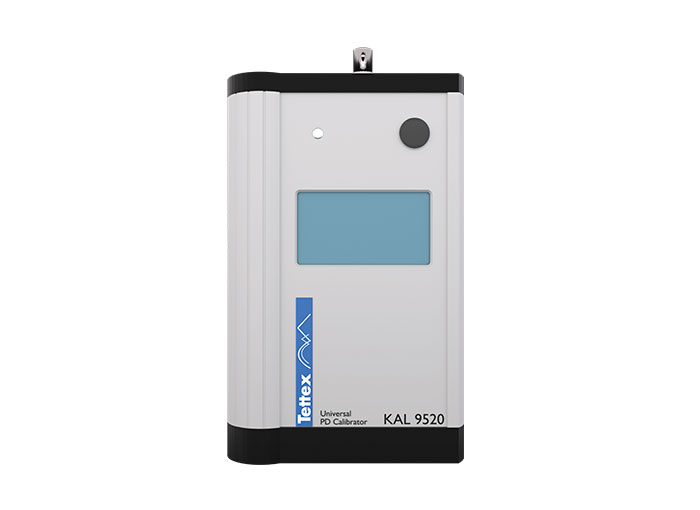

KAL 9520
KAL 9520, herhangi bir PD kalibratörünün standart şartlarının üzerinde performans göstermek üzere tasarlanmıştır.
Geniş aralığı (100 fC’den 50 nC’ye kadar), küçük enjeksiyon kondansatörü ve gelişmiş özellikleri (çift darbe, polarite darbe seçimi, dahili ve harici senkronizasyon, doğrusal aralık seçimi, darbe faz kayması, vb.) KAL 9520’yi benzersiz kılar.
KAL 9520’da bulunan yüksek gerilimlı kademe jeneratörü, mevcut ve gelecek için önerilen standartlarda tavsiye edildiği gibi son derece düşük enjeksiyon kapasitörlerinin (1 pF’den 200 pF’ye kadar) kullanımına izin verir.
Hızlı darbe yükselme süresi (< 35 ns), IEC tarafından önerilen ölçümün çok ötesinde frekans alanında kalibrasyon darbesine tamamen düz bir tepki oluşturur.
PD kalibratörü dokunmatik ekranından kolayca kontrol edilir ve kullanıcı dostu menü ile tüm opsiyonlar seçilir.
Özellikler
SCS (IEC 17025) kalibrasyon sertifikası (isteğe bağlı)
IEC 60270:2000+AMD1:2015 ile tamamıyla uyumludur
Herhangi bir PD seviyesi seçilebilir
Ultra geniş aralık (0,1 pC ila 50000 pC)
Darbe sayısı seçilebilir
Seçilebilir darbe polaritesi
Programlanabilir frekans veya ışıkla başlatılır
Dokunmatik ekran
Elde Taşınabilir, Şarj Edilebilir pil
Görseller
Uygulamalar
Güç ve Dağıtım transformatörleri
Ölçü transformatörleri
Döner makineler
Şalt Hücreler (OG/YG/GIS)
Parafudrlar
Buşingler
Kablolar
Güç kapasitörleri
Bileşen testi
Araştırma ve Geliştirme
