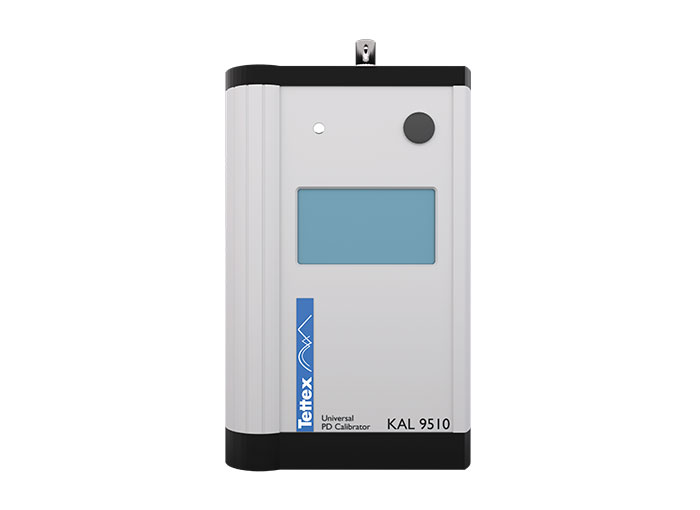

KAL 9510

KAL 9510, herhangi bir PD kalibratörünün standart şartlarını yerine getirmek üzere tasarlanmıştır.
Çok geniş aralığı (1 pC’den 50 nC’ye), küçük enjeksiyon kapasitörü, özenle seçilmiş özellikleri ve sezgisel kullanıcı arayüzü KAL 9510’u benzersiz kılmaktadır.
KAL 9510’da bulunan yüksek gerilimlı kademe jeneratörü, mevcut ve gelecek için önerilen standartlarda tavsiye edildiği gibi son derece düşük enjeksiyon kapasitörlerinin (1 pF’den 200 pF’ye kadar) kullanımına izin verir.
Hızlı darbe yükselme süresi (< 35 ns), IEC tarafından önerilen ölçümün çok ötesinde frekans alanında kalibrasyon darbesine tamamen düz bir tepki oluşturur.

PD kalibratörü dokunmatik ekranından kolayca kontrol edilir ve kullanıcı dostu menü ile tüm opsiyonlar seçilir.



Özellikler

SCS (IEC 17025) kalibrasyon sertifikası (isteğe bağlı)
IEC 60270: 2000 + AMD1: 2015 ile tamamıyla uyumlu
Logaritmik PD seviyesi seçimi
Geniş Q aralığı (1 pC ila 50000 pC)
Seçilebilir darbe polaritesi
Dokunmatik ekran
Elde Taşınabilir, Şarj Edilebilir pil

Kategoriler:

Doküman

KAL_9510_-_Intermediate_Partial_Discharge ( 308kb )      |  KAL_9510_-_Intermediate_Partial_Discharge

Görseller

Uygulamalar

Güç ve Dağıtım transformatörleri
Ölçü transformatörleri
Döner makineler
Şalt Hücreler (OG/YG/GIS)
Parafudrlar
Buşingler
Kablolar
Güç kapasitörleri
Bileşen testi
Araştırma ve Geliştirme
