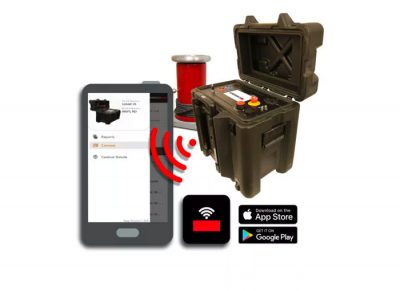

HVT-DI AC
HVT-DI AC Hipot, elektrikli cihazların yalıtım gücünü test etmek için modern bir çözümdür. Son teknoloji ürünü dijital arabirim ve kapsamlı güvenlik özellikleriyle donatılan HVT-DI serisi, her koşulda basit çalışma, en doğru sonuçlar ve operatör güvenliği sağlar. HVT-DI serisi, ANSI/SIA A92.2 spesifikasyonlarını karşılar ve 120kV modeli, çalışma platformları ve kepçeli kamyonlardaki yalıtıcı bomları test etmek için özel olarak tasarlanmıştır.Doğru voltaj ve akım ölçümleri, doğrudan motorun çıkışında alınan voltaj okumalarıyla ölçülür. yüksek gerilim trafo kaputu ve akım kaçak akım ölçümleri dönüş ayağında yapılmaktadır. Tüm kontroller sağlam ve dayanıklı bir muhafaza içerisinde bağımsızdır.
Özellikler
7” renkli, ayarlanabilir parlaklığa sahip dokunmatik ekran
Yüksek doğrulukta voltaj ve akım ölçümü: Tam ölçeğin +/-%1’i
Kaydedilmiş test sonuçları ve USB2.0 üzerinden veri aktarımı
Hedef voltaj, maksimum kaçak, rampa hızı ve bekleme süresi gibi Ayarlanabilir ve Programlanabilir test parametreleri
Hafif, sağlam tasarım, tekerlekli ve ayarlanabilir saplı IP67 sınıfı kasa
Evrensel Şebeke destekli
ANSI/SIA A92.2 test özelliklerini karşılar
Saha test uygulamaları için ideal
Minimum kurulum süresi ve basit kontrol paneli
Kaçak akımları ortadan kaldırmak için tasarlanmış en doğru akım ölçümü ve koruma devresi
Görseller
Aksesuarlar
HHDA13-280: Topraklama Çubuğu, 120 KV olarak derecelendirildi
HHFS: Ayakla çalıştırılan kilitleme anahtarı
EXT-WARN: Uzatılmış garanti
HHSAFE: Manyetik tabanlı güvenlik flaş ışığı
Uygulamalar
Hava Platformu
Kovalı Kamyon
Şalt, Vakum Şişeleri ve Vakum Kesiciler
Sıcak Çubuklar, Eldivenler ve İpler
Hidrolik hortumlar
Teklif Al
İlgili ürünler
-
Darbe Gerilim Jeneratörleri 400kV-10000kV
SGVA darbe test sistemleri, yıldırım darbelerini ve anahtarlama dalgalanmalarını simüle eden darbe gerilimları oluşturmak için kullanılabilir. SGDA, üç darbeli gerilim üreteci modelinin en büyüğüdür. Çeşitli modellerde 20 kV ile 10,000 kV arasında iletebilmektedir. Her kademe için 20 kJ ya da 30 kJ enerji ile SGVA, HV ve UHV şebeke bileşenlerinde kullanışlıdır.Sistemler o kadar güçlüdür ki, kablolar üzerinde kırma testleri yapmak için kullanılabilir
Özellikler
Yapılandırması kolaydır
Küçük taban alanı
Jeneratör yığını içinde her aşamada direnç tutma kutuları
Her aşamada için birden fazla direnç tutma soketi
Çok Küçük dahili endüktans
Tekerlekler veya Hava Yastıkları üzerinde harketlilik
Ana çerçeve Şarj redrösörünü tutar
İç Aşırı telafisi seçeneği
Darbe Akımı üretme aksesuar seçeneği
Dış mekan için modelleri mevcuttur -
AC Test Trafoları 200kV-1000kV
PSK & PZT AC test trafoları, özellikle fabrikada, iç ya a dış mekanlarda orta kapasitansa sahip nesneleri test etmek için tasarlanmıştır. PSK & PZT test sistemleri, gerilim altındaki yük değişse bile (ağır korona, ıslak& ve kirlilik testleri) veya yük endüktif nitelikte olsa (endüktif gerilim trafoları) bile istikralı gerilim gerektiren testler için özellikle uygundur. Sistem görev döngüsü serbestçe seçilebilir ve trafolara radyatör ya da cebri yağ soğutma eklenerek garanti altına alınabilir.
Bu sistemler aynı zamanda sürekli çalışma, uzun süreli testler için de uygundur.Özellikler
Çok yönlü gerilim aralığı
Akustik Gürültü Seviyesi< 65 dBA
Gelişmiş koruma unsurları
Buchholz veya DGPT2 röleli harici Yağ Genleşme tankı mevcuttur -
2830/2831 için Katı Yalıtkan Test Hücresi
2903 tipi hassas test hücresi, yalıtım yağı gibi sıvı yalıtkanların dielektrik özelliklerini ölçer.
Kapasitansı, tan delta’yı (dağılma faktörü) ve bağıl geçirgenliği (dielektrik sabiti) ve ayrıca özgül direnci belirler.
Test hücresi, korumalı bir ölçüm elektrotu (koruyucu halka kondansatörü) ile silindirik bir kapasitör olarak tasarlanmıştır ve böylece test sonuçlarını etkileyebilecek kaçak kapasitansları önler.Özellikler
Korumalı ölçüm elektrotları
150 ⁰C’ye kadar sıcaklık aralığı (dışarıdan köprü ölçümü ile kontrol edilir)
Vakumlu tasarım
Gömülü PT100 sıcaklık sensörleri
Gömülü analog termometre
Dayanıklı paslanmaz çelik elektrotlar ve hassas mekanik tasarım -
Nominal Hava Yalıtımlı Kapasitör
Bu sabit değerli standart kapasitörler, hassas ölçümler için özel olarak tasarlanmıştır ve yüksek doğrulukta güç faktörü / tan delta ölçüm köprüleri ile kullanılır.
Atmosferik basınç ve nemden etkilenmeyen son derece kararlı kapasitans
Toz ve neme karşı koruma sağlamak için kuru hava ile doldurulmuş muhafaza içine yerleştirilmiştir
