HIAS 744 Highest Resolution Impulse Analyzing System( 7MB ) | HIAS 744 Highest Resolution Impulse Analyzing System

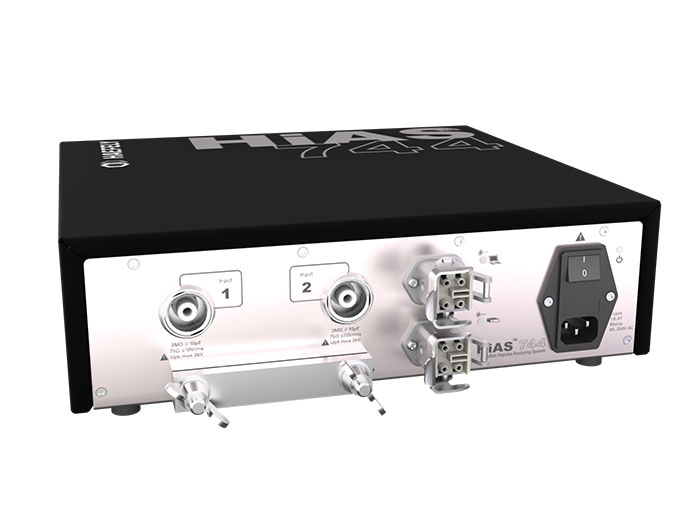

HIAS744-S
HiAS™ 744, sektör için benzersiz, kişiye özel bir darbe analizörüdür. Bu standart sürüm, yüksek ölçüm doğruluğu ile birlikte 16 bit çözünürlük ve 250 MS/s’ye kadar yeni bir ön uç çözümü sunar.
Varsayılan olarak fabrika kalibrasyonu ile sağlanır.
Özellikler
250 MS/s’de 16 bit çözünürlük, 100 MHz analog bant genişliği
Optik olarak ayrılmış ön uç çözümü
LEMO 4S konnektörlü 2000 Vpk’den 5 Vpk’ye kadar analog giriş aralığı
2 Kanal sayısallaştırıcı birimi, kademeli olabilir
En son IEC 61083-1, -2, IEC 60060-2, IEEE Std 4 ve ilgili standartlara tam uyumluluk
EN/ISO 17025 kalibrasyon seçeneği
4. Nesil sayısallaştırıcı (digitizer)
Şebeke gücü ile çalışma
Piyasadaki en yüksek ölçüm doğruluğu
Mükemmel parazit bağışıklığı ve güvenli çalışma
Pil takımı veya şarj gerekmez
Görseller
Uygulamalar
Kalibrasyon Tesisleri
Referans laboratuvarları
YG ve UYG Ağ Bileşenleri
Büyük Güç transformatörleri
Durdurucular
GIS kesiciler
Ölçü Transformatörleri
Kablolar
İletim İletkeni demetleri.
