HIAS 744 Highest Resolution Impulse Analyzing System (7 MB) | HIAS 744 Highest Resolution Impulse Analyzing System

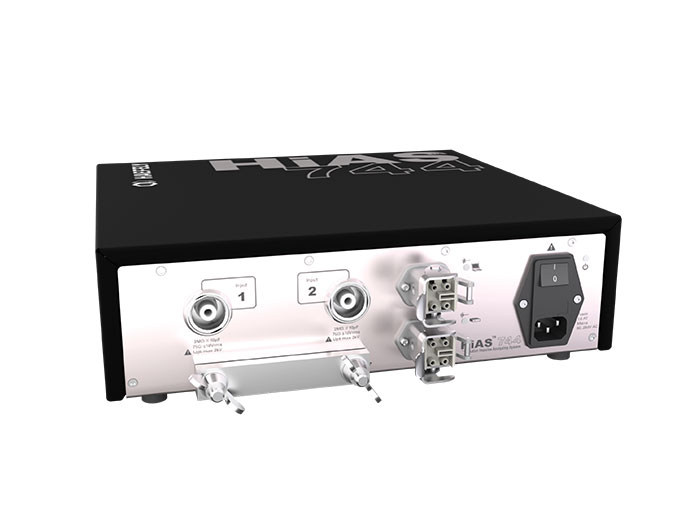

HIAS 744-REF
HiAS™ 744, sektör için benzersiz, kullanıma özel bir darbe analizörüdür. Bu referans sürümü, en yüksek ölçüm doğruluğu ile birlikte 16 bit çözünürlük ve 250 MS/s’ye kadar yeni bir ön uç çözümü sunar.
Varsayılan olarak bir EN / ISO 17025 kalibrasyonu ile sağlanır.
Özellikler
Özellikleri:250 MS/s’de 16 bit çözünürlük, 100 MHz analog bant genişliği
EN/ISO 17025 kalibre edilmiş
Optik olarak ayrılmış ön uç çözümü
LEMO 4S konnektörlü 2000 Vpk’den 5 Vpk’ye kadar analog giriş aralığı
2 Kanal sayısallaştırıcı birimi, kademeli olabilir
En son IEC 61083-1, -2, IEC 60060-2, IEEE 4 ve tüm ilgili standartlara uygundur.
4. Nesil sayısallaştırıcı (digitizer)
Şebeke gücü
Piyasadaki en yüksek ölçüm doğruluğu
Mükemmel parazit koruması ve güvenli çalışma
Pil takımı veya şarj gerekmez
Görseller
Uygulamalar
Kalibrasyon Tesisleri
Referans laboratuvarları
YG ve UHV Ağ Bileşenleri
Büyük Güç transformatörleri
Durdurucular
GIS kesiciler
Ölçü Transformatörleri
Kablolar
İletim İletkeni demetleri
