HD100

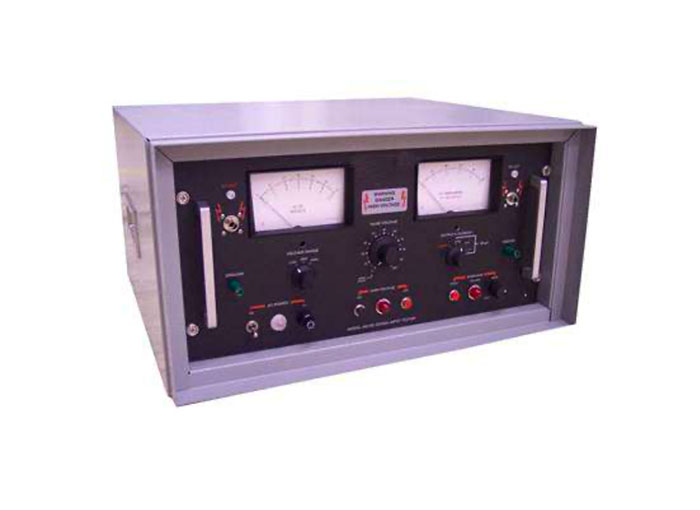

HD100 Serisi Masaüstü AC ve DC [Hipot test cihazları], her türlü elektrikli ürün, sistem ve bileşen üzerinde hipot testleri gerçekleştirmek için tasarlanmış doğru ve dayanıklı cihazlardır.
Çalıştırmaları basittir ve AC ve DC dielektrik dayanım testi için üretim testlerinde vasıfsız veya yarı vasıflı personel tarafından kullanılmak üzere tasarlanmıştır. AC/DC çıkış konfigürasyonu, ayrı AC ve DC hipot satın alma ihtiyacını ortadan kaldırır. Çıkışa bağlı voltmetre, çıkış yükünden bağımsız olarak doğru voltaj ölçümleri sağlar. dielektrik dayanım testi için UL, CSA, VDE, IEC ve MIL gibi çoğu endüstri spesifikasyonunu test edebilirler.
HD 100 Serisi Şunlardan oluşur: Model HD103, ~0-3kV DC/2.5kV AC 5mA maksimum akımdaModel HD106 , ~0-6kV DC/5.5kV AC 5mA maksimum akımdaModel HD115, ~0-15kV DC/12.5kV AC 5mA maksimum akımdaModel HD125, ~0-25kV DC/10kV AC 5mA maksimum akımda Model HD140, ~0-40kV 5mA maksimum akımda DC/15.5kV AC Bu ürün, yenilenebilir bitkisel bazlı yağdan yapılmış çevre dostu doğal ester bazlı bir sıvı içerir. Daha fazlasını okumak için FR3 veri sayfamızı okuyun.
Özellikler
Sıfırdan nominal gerilime kadar sürekli ayarlanabilir test gerilimi
Korumalı çıkış kablosu
Nominal akım çıkışının %10 ila %110’u arasında ayarlanabilir Aşırı Yük
Sıfır başlatma kilidi, HV’ye enerji verilmeden önce voltaj kontrolünün sıfırda olmasını sağlar
Sesli/görsel alarmlar, aşırı yük durumunun net bir göstergesini sağlar
Kısa devre solenoidi topraklama çıkış kablosu ve test edilen nesne
Bir Ünitede İki Test: Ayrı AC ve DC Hipot satın alma ihtiyacını ortadan kaldırır
Operatör Güvenliği: Yüksek voltaj kapatıldığında güç kaynağı ve test nesnesi otomatik olarak topraklanır
Endüstri Spesifikasyonlarını karşılar: dielektrik dayanım testi için çoğu UL, CSA, VDE, IEC, MIL için testler
Rafa Monte Edilebilir: standart 19″ rafa kolay kurulum
Bir Ünitede İki Test: Ayrı AC ve DC Hipot satın alma ihtiyacını ortadan kaldırır
Operatör Güvenliği: Yüksek voltaj kapatıldığında güç kaynağı ve test nesnesi otomatik olarak topraklanır
Endüstri Spesifikasyonlarını karşılar: dielektrik dayanım testi için çoğu UL, CSA, VDE, IEC, MIL için testler
Rafa Monte Edilebilir: standart 19″ rafa kolay kurulum
Görseller
Aksesuarlar
HHDA13-280: Topraklama Çubuğu, 120 KV olarak derecelendirildi
EXT-WARN-1: Bir yıl uzatılmış garanti
Uygulamalar
kapasitörler
Tel ve Kablo
Transformatörler
Konnektörler
Tıbbi cihazlar
Bobinler ve Şoklar
Aletler
Diğer Elektrikli Aparatlar
