DC Test Sistemleri

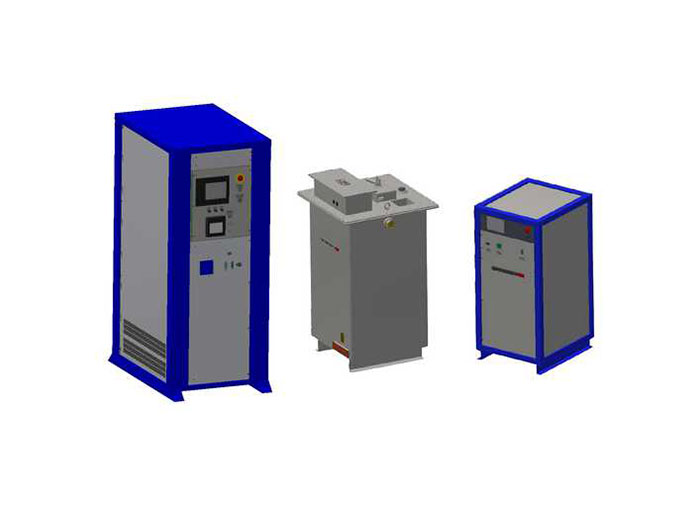

HIPOTRONICS yüksek güç kaynakları ya hava ya da yağ yalıtımlıdır. Bu güç kaynaklarında, giriş ve yedek kesiciler, ayarlanabilir aşırı yük rölesi (nominal akımın %10-110’u), hızlı aşırı yük sensörü, sıfır başlangıç kilidi artı harici güvenlik kilidi için provizyon, çıkışta akım sınırlayıcı direnç dahil olmak üzere çok sayıda koruma özelliği bulunmaktadır. devre, çıkış kısa devre solenoidi (ve/veya sert dirençli hava tahliye cihazları) ve kontrollerin sigorta veya devre kesici koruması. Standart yüksek güç kaynakları 1kW ila 50kW ve 1kV ila 300kV arasında mevcuttur ve blendajlı koaksiyel çıkış kablosu ile donatılmıştır.Anma akımı şuradan temin edilebilir: sıfırdan maksimuma voltaj ve tüm güç kaynakları katı hal doğrultucular, sayaç kalibrasyonu, sayaçlar, röleler ve voltaj regülatörleri için aşırı gerilim/geçici koruma özelliklerine sahiptir. Kontroller, giriş gücü ve aşırı yük devrelerine ek olarak bir sayaç polaritesini tersine çeviren bir anahtar içerir.
Özellikler
Sıfır başlatma kilidi, HV’ye enerji verilmeden önce voltaj kontrolünün sıfırda olmasını sağlar
Nominal akım çıkışının %10 ila %110’u arasında ayarlanabilir Aşırı Yük
Yedek Kesici aşırı yük güvenlik durumu
Sıfırdan nominal gerilime kadar sürekli ayarlanabilir test gerilimi
Çıkış Bağlı voltmetre ve ampermetre
Korumalı çıkış kablosu
Kısa devre solenoidi topraklama çıkış kablosu ve test edilen nesne
Kullanımı Basit – minimum kurulum süresi ve basit kontrol paneli, basit testlere izin verir
Operatör Güvenliği – yüksek voltaj kapatıldığında güç kaynağı ve test nesnesi otomatik olarak topraklanır
Çıkışa Bağlı Sayaçlar – hızlı ve doğru okumalar sağlar
Korumalı Koaksiyel Çıkış Kablosu – test nesnesine kolay bağlantı sağlar.
Görseller
Aksesuarlar
Seçenekler
Aşırı Gerilim veya Aşırı Akım için Sayaç Röleleri
Çıkışı nominal akımla sınırlamak için Hat Reaktörü
Bekleme Zamanlayıcısı
Voltaj bozulmasını kaydetmek için Bellek kV Metre
Motorlu Çıkış Kontrolleri
NOT: Çıkışın sıfırdan nominal gerilime yükselmesi için gereken süre isteğe bağlıdır ve 15, 30 veya 60 saniye olabilir. (Anma hızı (V/s), nominal gerilimin yükselme süresine bölümüdür.)
Uygulamalar
Hızlandırıcılar
Röntgen Sistemleri
DC İletim Hattı Bileşenleri
Yüksek Gerilim Güç Kaynakları
