CF70

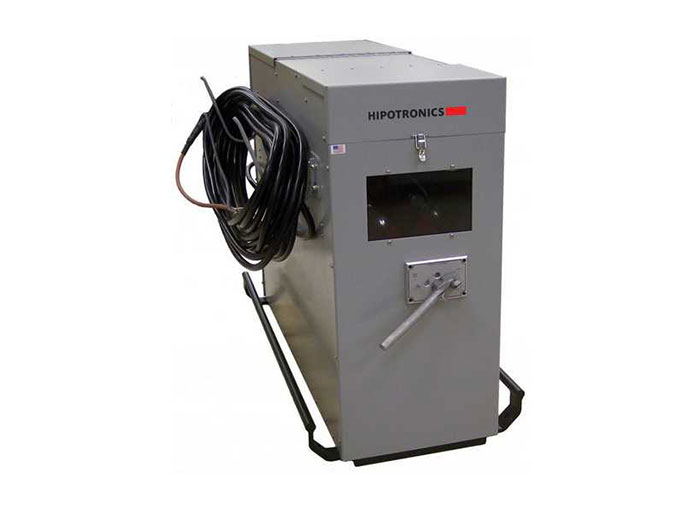

HIPOTRONICS’ CF70 kablo arıza bulucu, orta ve yüksek voltajlı birincil kablo arızalarının basit bir şekilde tespiti için tasarlanmıştır. Bu ürün, yüksek enerji kapasitif deşarj özelliğine ek olarak, kullanıcıların bir yüksek voltaj DC geçirmez test cihazı gerçekleştirmesine ve yüksek dirençli arızalar için yüksek akımlı bir brülör kullanmasına olanak tanır. Bu bağımsız, taşınabilir üniteler sağlam ve güvenilirdir ve bu sayede yıllarca idealdir. alan kullanımı. CF70, 70 kV’a kadar DC geçirmezlik testleri, 100 mA yanma akımı ve 25 kV’a kadar ve 3750J veya 7000J yüksek enerjili kapasitif deşarj için sürekli ayarlanabilir bir çıkışa sahiptir. Bu ürün, bir yüksek voltaj kuplörü (HVC 4175) aracılığıyla bir zaman etki alanı reflektometresi (TDR 1150 / TDR 1170) ile kolayca birleştirilebilir. Bu ekipman kombinasyonu, arızayı bulmak için çalışmama süresini büyük ölçüde azaltabilir ve daha fazla hasarı veya bozulmayı azaltabilir. Kablo test ediliyor.
Özellikler
Bağımsız Ünite: Proof Tester, Burner ve Thumper’ı birleştirir
100 mA maksimum yanma akımı
Dahili deşarj solenoidi
25kV’de maksimum 3750J veya 7000J
Otomatik ve manuel Thumper modları
Harici kilitleme hükümleri
AC hat voltajıyla veya bir jeneratörden çalıştırılabilir
Tüm modlar için tek HV çıkışı
Sıfır Başlatma Kilidi
Doğru Arıza Tespiti ve Konumu
Artan Operatör Güvenliği için İzole Geri Dönüş
Tüm URD Kablo Bakım Testleri için Tek Birim
Kullanıcı Güvenliği: yüz paneli penceresi aracılığıyla topraklama durumunun görsel olarak doğrulanması
3 ila 30 Saniye arasında Değişken Darbe Hızı
Görseller
Aksesuarlar
H-FLASH: Dijital Akustik/Balistik Dinleme Cihazı
SPK1-CF70-12 veya SPK1-CF70-24: Yedek Parça Kiti
TDR1150: Taşınabilir Zaman Alanı Reflektometresi
TDR 1170: Rafa Monte Zaman Alanı Reflektometresi
HVC4170: TDR’yi yüksek voltaj ve kablo arıza bulucu enerjisinden korumak için Yüksek Voltaj Bağlayıcı.
EXT-WARN-1: Bir yıl uzatılmış garanti
Topraklama Çubuğu: 120kV maksimum voltaj
Yüksek voltajlı kablo rafı: 125ft 70kV kablo ve 125ft güvenli topraklama kablosu içerir
Uygulamalar
Elektrik Tesisleri
Test / Hizmet Firmaları
Petrokimya Tesisleri
Maden endüstrisi
Tesis Bakımı
