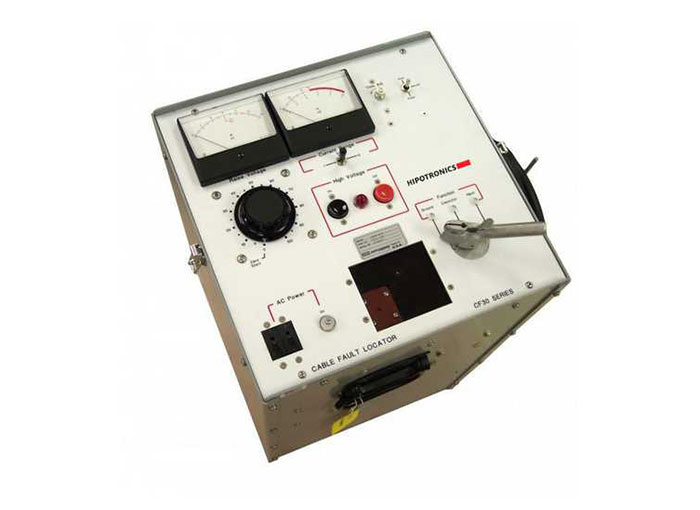

CF30
Hipotronics CF30 kablo arıza bulucu, orta ve yüksek gerilim primer kablo arızalarının basit tespiti için tasarlanmıştır. Bu ürün, yüksek enerji kapasitif deşarj özelliğine ek olarak, kullanıcıların bir yüksek voltaj DC geçirmez test cihazı gerçekleştirmesine ve yüksek dirençli arızalar için yüksek akımlı bir brülör kullanmasına olanak tanır. Bu bağımsız, taşınabilir üniteler sağlam ve güvenilirdir ve bu sayede yıllarca idealdir. alan kullanımı. CF30, 30 kV’a kadar DC geçirmezlik testleri, 50 mA yanma akımı ve 15 kV/900J’ye kadar yüksek enerjili kapasitif deşarj için sürekli ayarlanabilir bir çıkışa sahiptir. Bu ürün, bir zaman alanı reflektometresi (TDR 1150 / TDR) ile kolayca birleştirilebilir. 1170) bir yüksek voltaj kuplörü (HVC 4100) aracılığıyla. Bu ekipman kombinasyonu, arızayı bulmak için çalışmama süresini büyük ölçüde azaltabilir ve test edilen kabloda daha fazla hasar veya bozulmayı azaltabilir.
Özellikler
Bağımsız Tek Ünite: Proof Tester, Burner ve Thumper’ı birleştirir
50mA maksimum yanma akımı
Dahili deşarj solenoidi
25kV’da maksimum 900J darbe enerjisi
Otomatik ve manuel Thumper modları
Harici kilitleme hükümleri
AC hat voltajıyla veya bir jeneratörden çalıştırılabilir
Tüm modlar için tek HV çıkışı
Sıfır Başlatma Kilidi
Doğru Arıza Tespiti ve Konumu
Artan Operatör Güvenliği için İzole Geri Dönüş
Tüm URD Kablo Bakım Testleri için Tek Birim
Kullanıcı Güvenliği: yüz paneli penceresi aracılığıyla topraklama durumunun görsel olarak doğrulanması
Değişken Darbe Hızı: 3 ila 30 Saniye
Görseller
Aksesuarlar
H-FLASH: Dijital Akustik/Balistik Dinleme Cihazı
SPK1-CF30-8: Yedek Parça Kiti
TDR1150: Taşınabilir Zaman Alanı Reflektometresi
TDR 1170: Rafa Monte Zaman Alanı Reflektometresi
HVC4100: TDR’yi yüksek voltaj ve kablo arıza bulucu enerjisinden korumak için Yüksek Voltaj Bağlayıcı.
EXT-WARN-1: Bir yıl uzatılmış garanti
Topraklama Çubuğu: 120kV maksimum voltaj
8100: 125ft 70kV kablo ve 125ft güvenli topraklama kablosuna sahip yüksek voltajlı kablo rafı
Uygulamalar
Elektrik Tesisleri
Test / Hizmet Firmaları
Petrokimya Tesisleri
Maden endüstrisi
Tesis Bakımı
