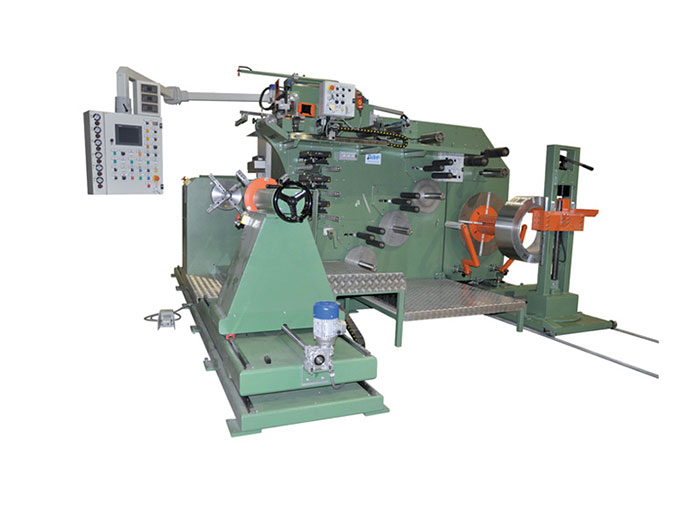

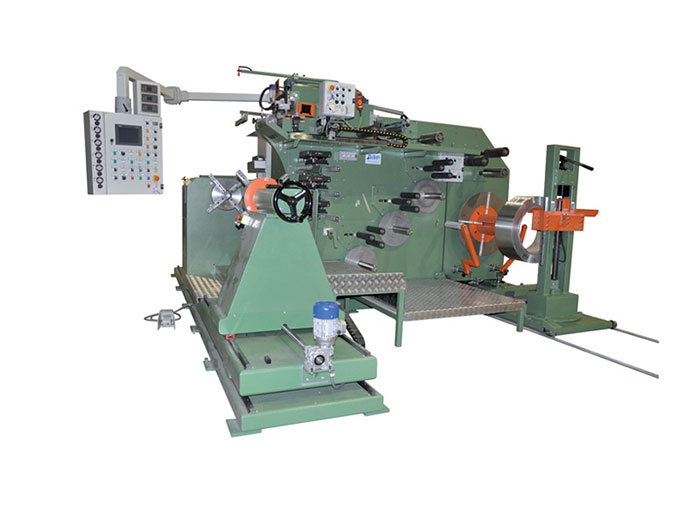

BFL1500-250

   TEKNİK DOKÜMAN
  GENEL        BFB1500-250
  Temel makinenin ağırlığı (yaklaşık) [Kg]          5800
  Mandrel dönüş hızı (maks) [rpm]         150
   Doğrusal hız (maks) [m/dak]          200
  SARMA
  Dönüşler arası hizalama toleransı (max) [mm]        ± 0,5
  Uzunluk (maks) [mm]         1500
  Dış çap (maks) [mm]         1200
  KONDUKTÖR
  Folyo genişliği (min/maks) [mm]        40 / 250
  Toplam folyo kalınlığı bakır (min/maks) [mm]        0,3/2,0
  Toplam folyo kalınlığı alüminyum (min/maks) [mm]       0,3/2,0
  Bobin dış çapı (maks) [mm]       1000
   İZOLASYON MALZEMESİ
   Rulo sayısı [Q.ty]         2
   Kalınlık (min/maks) [mm]        0,02/0,15
   Genişlik (maks) [mm]        45/260
   Rulo iç çapı [mm]        76
   Rulo dış çapı (maks) [mm]        400
