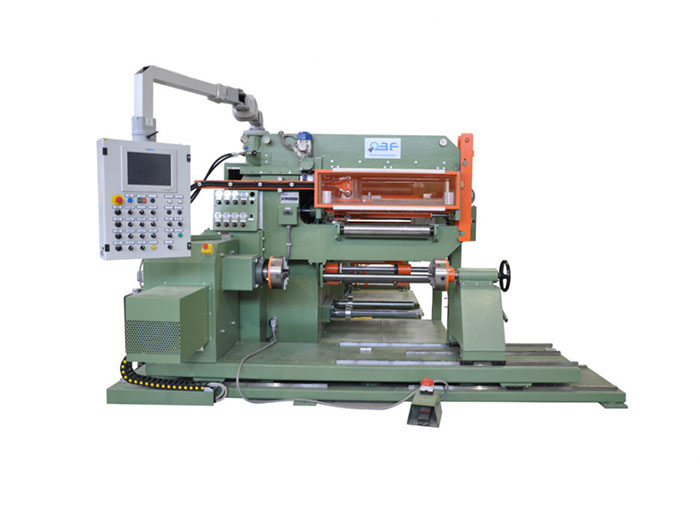

BFL1200

   TEKNİK DOKÜMAN
   GENEL         BFL1200
   Temel makinenin ağırlığı (yaklaşık) [Kg]          9500
  Mandrel dönüş hızı (maks) [rpm]          25
   SARMA
  Dönüşler arası hizalama toleransı (max) [mm]          ± 0,5
  Uzunluk (maks) [mm]         1300
  Dış çap (maks) [mm]         800
  KONDUKTÖR
  Folyo genişliği (min/maks) [mm]         300/1200
  Toplam folyo kalınlığı bakır (min/maks) [mm]         0,5/2,5
  Toplam folyo kalınlığı alüminyum (min/maks) [mm]         0,5/3,0
  Bobin dış çapı (maks) [mm]         1000
  MALZEME
    Makara sayısı [Q.ty]          2
   Kalınlık (min/maks) [mm]         0,05/0,50
   Genişlik (maks) [mm]         1300
   Makara iç çapı [mm]         76
   Makara dış çapı (maks) [mm]         400
   KENAR DOLGU ŞERİTLERİ
   Cihaz numarası [Q.ty]           2
  Her cihaz için makaralar [Q.ty]           4
  Tek şerit kalınlığı (min/maks) [mm]            0,10/1,0
  Tek şerit genişliği (maks) [mm]           50
  Makara iç çapı [mm]           76
  Makara dış çapı (maks) [mm]           400
