Doküman
BFFP-BFFPC ( 764 kb ) | BFFP-BFFPC
BFFPC1400
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
İlgili ürünler
-
Nominal SF6 Gazlı Kapasitör Serisi (5-200kV)
3370, 5 ila 200 kV voltaj aralığında bulunan bir dizi standartlaştırılmış SF6 yalıtımlı, oldukça kararlı nominal kapasitördür.Kablolar, transformatörler, buşingler, kapasitörler vb. gibi YG ekipmanının kapasitans ve tan d’sinin kesin ölçümleri için bir karşılaştırma standardı olarak bir güç faktörü / tan delta ölçüm cihazı ile birlikte kullanılır.
Özellikler
Atmosferik basınç ve nemden etkilenmeyen son derece kararlı kapasitans
Çok düşük iç dağılım faktörü
Kısmi Deşarj yok
Talep üzerine eşzamanlı tan d ve voltaj ölçümü (Çift) mümkündür.
Talep üzerine yüksek Gerilim AC ölçümü için ikincil ünite -
2830/2831 için Sıvı Yalıtkan Test Hücresi
2903 tipi hassas test hücresi, yalıtım yağı gibi sıvı yalıtkanların dielektrik özelliklerini ölçer.
Kapasitansı, tan delta’yı (dağılma faktörü) ve bağıl geçirgenliği (dielektrik sabiti) ve ayrıca özgül direnci belirler.
Test hücresi, korumalı bir ölçüm elektrotu (koruyucu halka kondansatörü) ile silindirik bir kapasitör olarak tasarlanmıştır ve böylece test sonuçlarını etkileyebilecek kaçak kapasitansları önler.Özellikler
Korumalı ölçüm elektrotları
150 ⁰C’ye kadar sıcaklık aralığı (dışarıdan köprü ölçümü ile kontrol edilir)
Vakumlu tasarım
Gömülü PT100 sıcaklık sensörleri
Gömülü analog termometre
Dayanıklı paslanmaz çelik elektrotlar ve hassas mekanik tasarım -
Darbe Gerilim Jeneratörleri 400kV-1200kV
SGSA darbe test sistemleri, yıldırım darbelerini ve anahtarlama dalgalanmalarını simüle eden darbe gerilimleri oluşturmak için kullanılabilir. SGDA, üç darbeli gerilim üreteci modelinin en küçüğüdür. Çeşitli modellerde 10 kV ile 1200 kV arasında iletebilmektedir.
Her kademe için 5 kJ enerji ile SGSA, LV ve MV şebeke bileşenlerinde kullanışlıdır.Özellikler
Yapılandırması kolaydır
Küçük taban alanı
Çok Küçük dahili endüktans
Her aşamada için birden fazla direnç tutma soketi
Tekerlekler veya Hava Yastıkları üzerinde harketlilik
Darbe Akımı üretme aksesuar seçeneği
Dış mekan için modelleri mevcuttur -

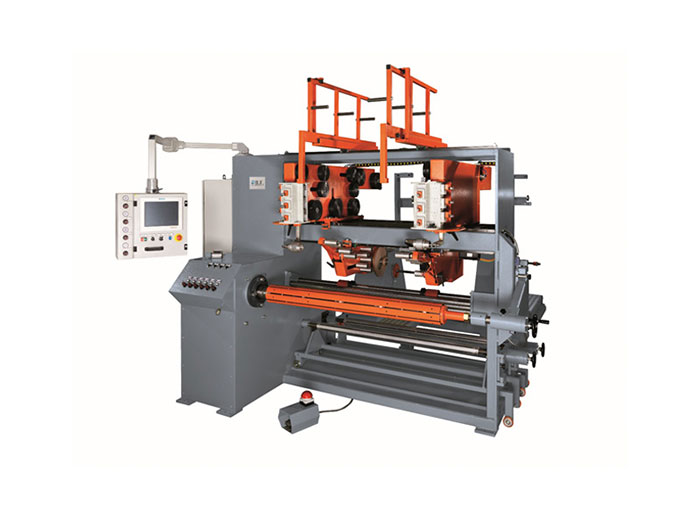

TEKNİK DOKÜMAN GENEL BFL600 Temel makinenin ağırlığı (yaklaşık) [Kg] 6500 Mandrel dönüş hızı (maks) [rpm] 30 SARMA Dönüşler arası hizalama toleransı (max) [mm] ± 0,5 Uzunluk (maks) [mm] 700 Dış çap (maks) [mm] 600 KONDUKTÖR Folyo genişliği (min/maks) [mm] 150/600 Toplam folyo kalınlığı bakır (min/maks) [mm] 0,5/2,0 Toplam folyo kalınlığı alüminyum (min/maks) [mm] 0,5/2,5 Bobin dış çapı (maks) [mm] 1000 MALZEME Makara sayısı [Q.ty] 2 Kalınlık (min/maks) [mm] 0,05/0,50 Genişlik (maks) [mm] 700 Makara iç çapı [mm] 76 Makara dış çapı (maks) [mm] 400 KENAR DOLGU ŞERİTLERİ Cihaz numarası [Q.ty] 2 Her cihaz için makaralar [Q.ty] 4 Tek şerit kalınlığı (min/maks) [mm] 0,10/1,0 Tek şerit genişliği (maks) [mm] 50 Makara iç çapı [mm] 76 Makara dış çapı (maks) [mm] 400
