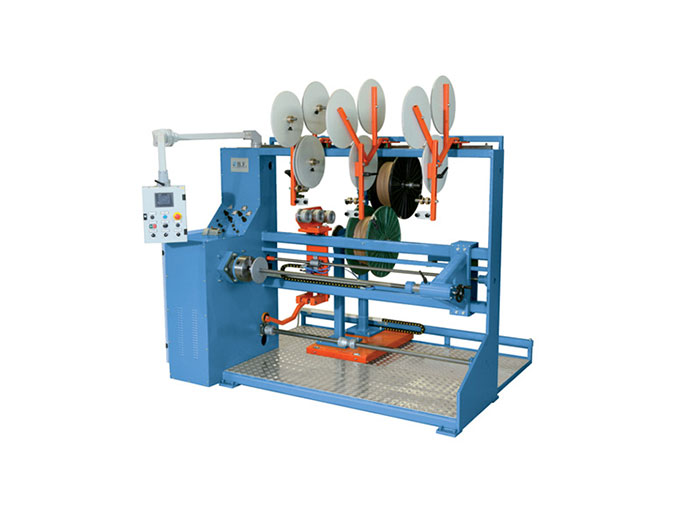

BFFP600

   TEKNİK DOKÜMAN
   GENEL        BFFP600
  1000 Temel makinenin ağırlığı (yaklaşık) [Kg]         2400
  Mandrel dönüş hızı (maks) [rpm]         600
  SARMA
  Uzunluk (maks) [mm]         700
  Dış çap (maks) [mm]         600
  KONDUKTÖR
  Düz Tel İletken sayısı [Miktar]         1
  Çap (min/maks) [mm]        0,4/5,0
  Yuvarlak Tel İletken sayısı [Miktar]        1
  Kesit (bxh) (maks) [mm]       (15X4) makara
  Boyutlar Makara dış çapı [mm]        800
  Makara genişliği [mm]        400
   YALITIM MALZEMESİ TAM GENİŞLİK
   Yalıtım Makaraları sayısı [Q.ty]          1
   Kalınlık (min/maks) [mm]         0,05/0,5
   Genişlik (maks) [mm]         700
   Makara iç/dış çap [mm]         76/400
   KADEMELİ YALITIM MALZEME
  Makara sayısı [Q.ty]         /
  Kalınlık (min/maks) [mm]        /
  Genişlik (maks) [mm]          /
  Makara iç/dış çapı [mm]          /
   KENAR DOLGU ŞERİTLERİ
   Cihaz numarası [Q.ty]          2
  Her cihaz için makaralar [Q.ty]          2
  Tek şerit kalınlığı (min/maks) [mm]          0,10/1,0
  Tek şerit genişliği (maks) [mm]          50
  Makara iç/dış çap [mm]         76/400
