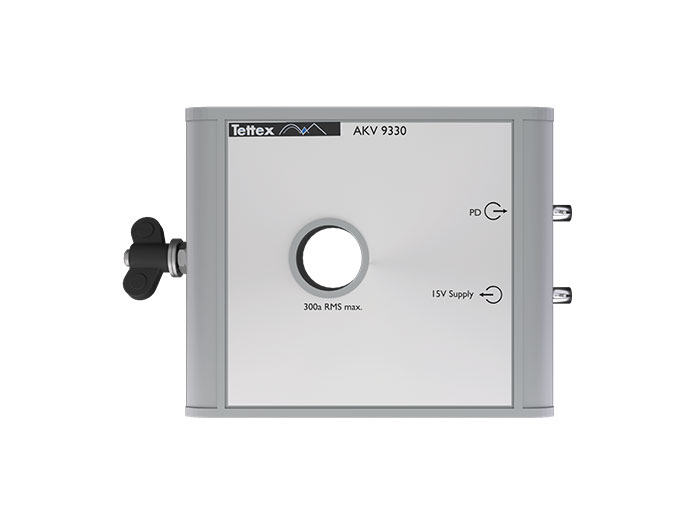

AKV9330
AKV 9330, güç kapasitörlerinin Kısmi Deşarj (PD) testi için özel olarak tasarlanmıştır. Büyük kapasitör PD testi / düşük ölçüm hassasiyeti ve yüksek akım gereksinimleri ile ilişkili iki ana sorunu ele alır. Yeni bir yaklaşımla AKV 9330, PD ölçüm hassasiyetini önemli ölçüde yükseltirken aynı anda 300 A’ya kadar güç frekans akımlarını yönetir. Güç kapasitörlerinin PD testi için ideal bir IEC 60270 uyumlu çözümüdür.
Özellikler
Özel yüksek frekanslı akım trafosu kullanan aktif ölçüm empedans sistemi
Kompakt tasarım ve standart BNC konektörleri
Büyük giriş akımı (300 A’ya kadar)
Yerleşik aşırı gerilim koruması
Ölçüm bandı IEC ve ANSI standartlarının şartlarının üzerindedir.
Görseller
Uygulamalar
Güç kapasitörleri (AG, OG, YG)
Araştırma ve Geliştirme
