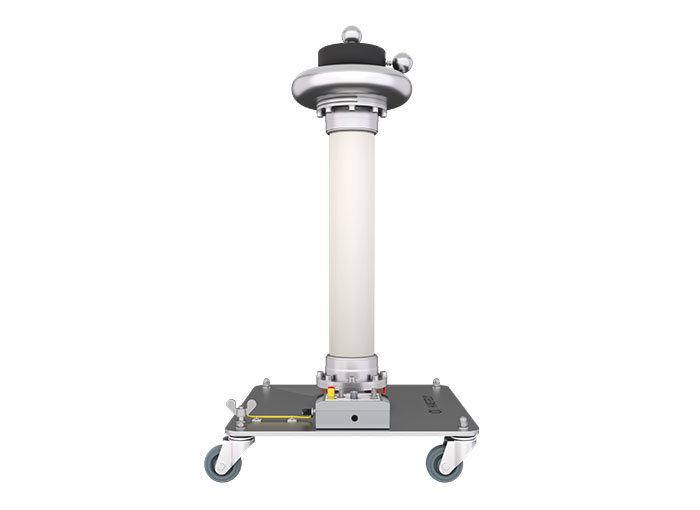

9230 Series
Kapasitörler sağlam ve dayanıklı olup, iç mekanda kullanımı amaçlanmıştır. İzolasyon, yağ ile doldurulmuş güçlendirilmiş epoksi fiberglas tüptür. Opsiyonel bir ölçüm empedansı (AKV/AQS) ile kullanıldığında test edilen cihazdan (DUT) kısmi boşalma sinyallerini ayırır. Endüstriyel frekans aralığındaki AC gerilimlerini ölçer (opsiyonel bir sekonder ünite ile kullanıldığı zaman (SEK). HV tarafından gelen parazitleri azaltır ve PD ölçüm devresinin sinyal – gürültü oranını (SNR) iyileştirir (isteğe bağlı bir HV filtresi ile birlikte). Standart tasarım, hareket kabiliyetinin sağlanması amacıyla döner tekerlekli bir ana çerçeve ve uygun bir üst toroid içerir.
Özellikler
Ağır hizmet tipi döner tekerlekli ana çerçeve
Yüksek stabilite kapasitans değerleri
Garantili optimum frekans bant genişliği
PD’siz (<1 pC)
Modüler tasarım
PD ölçümü için empedans ölçümü (isteğe bağlı)
AC ölçümü için İkincil Üite(isteğe bağlı)
HV filtresi (isteğe bağlı )
Görseller
Uygulamalar
Güç ve dağıtım transformatörleri
Ölçü transformatörleri
Döner makineler
Hücreler (OG/YG/GIS)
Parafudrlar
Buşingler
Kablolar
Bileşen testi
Araştırma ve Geliştirme
Teklif Al
İlgili ürünler
-
Rezonans Test Sistemi (Farklı Frekanslarda çalışabilen)
HAEFELY, sabit çekirdekli, değişken frekanslı reaktörlerle bu tür testleri kolaylaştırmak için en son frekans dönüştürücülere dayanan RSKF serisi yerinde kablo test sistemleri sunar. Bu reaktörler, değişken endüktans sabit frekans reaktörlerine göre daha hafif ve daha güçlüdür.HAEFELY, HV serisi reaktör modüllerinin tasarımı ve yapımında bir asırdan fazla deneyime sahiptir. Geleneksel olarak kablo rutin test sistemleri için endüstrinin trend belirleyicileri olduk.
Reaktör: Sabit hava boşluklarına sahip, en kaliteli düz yığılmış laminasyonlardan yapılmıştır ve çok düşük bir kayıp olacak şekilde tasarlanmıştır. Uzun ömürlü bir tasarıma sahiptir ve 20-300 Hz arasında çalışabilir.
Frekans dönüştürücü: kompakt ve kişiye özel yazılım kontrol algoritmaları ile birinci sınıf dönüştürücü teknolojisine sahiptir.
Konteyner: Frekans dönüştürücü ve kontrol kabini, klimalı, modifiye edilmiş bir ISO konteynerindedir.Özellikler
Endüstri standardında treylerlerle mobil çözüm
Frekans Aralığı 20 … 300 Hz
Klimalı kabinde ön uç (front-end) bileşenleri
Isı yönetimi için kablosuz sıcaklık sensörleri
Aktif soğutmalı reaktörler -
Sönümlü Kapasitif Darbe Bölücüler 100-1000kV
İkincil kapasitör birimleriyle birleştirilmiş CR Serisi sönümlü kapasitif darbeli gerilim bölücüler, bir darbe üreteci tarafından sağlanan darbe gerilimlerini ölçer. CR bölücüler, yüksek dinamik davranış için tasarlanmış ve geliştirilmiş olup, tam ve kuyruk doğranmış Lİ ve Sİ dalga formları için kullanılırlar. Ölçüm hassasiyeti ve basamak tepkisi IEC 60060-2 gereksinimlerini karşılar. CR bölücüler, tekerlekler ile bir taban kaidesine monte edilir
Özellikler
Geniş aralıklı darbeli gerilim ölçümü
Farklı oranlar için kolayca değiştirilen ikincil birimler
Koronasız çalışma için özel olarak tasarlanmış toroidal elektrotlar -
Trafo Kayıp Ölçüm Sistemi
TMS 580 sistemi, iyi yapılandırılmış ve güvenilir donanımı güncel ve güçlü yazılımla birleştirir. Güç trafolarında kayıpların ölçülmesi, vazgeçilmez bir kalite doğrulama sürecidir. TMS 580 sistemi, trafolardaki güç kayıplarının oldukça hassas olan ölçümleri için özel olarak geliştirilmiştir.
TMS 580 işletim yazılımı, dünya çapındaki trafo test sistemleri kullanıcılarıyla yakın işbirliğimizin bir sonucudur.
Yıllar içinde, trafo dünyasındaki çok sayıda kullanıcıyla sürekli etkileşim içinde iyileşmiş ve gelişmiştir.
Yazılım Hızlı, Güvenli olup ve Grafikler, Açılır pencereler ve renkli semboller aracılığıyla mükemmel görsele sahiptir. -
TEKNİK DOKÜMAN GENEL BFL600 Temel makinenin ağırlığı (yaklaşık) [Kg] 6500 Mandrel dönüş hızı (maks) [rpm] 30 SARMA Dönüşler arası hizalama toleransı (max) [mm] ± 0,5 Uzunluk (maks) [mm] 700 Dış çap (maks) [mm] 600 KONDUKTÖR Folyo genişliği (min/maks) [mm] 150/600 Toplam folyo kalınlığı bakır (min/maks) [mm] 0,5/2,0 Toplam folyo kalınlığı alüminyum (min/maks) [mm] 0,5/2,5 Bobin dış çapı (maks) [mm] 1000 MALZEME Makara sayısı [Q.ty] 2 Kalınlık (min/maks) [mm] 0,05/0,50 Genişlik (maks) [mm] 700 Makara iç çapı [mm] 76 Makara dış çapı (maks) [mm] 400 KENAR DOLGU ŞERİTLERİ Cihaz numarası [Q.ty] 2 Her cihaz için makaralar [Q.ty] 4 Tek şerit kalınlığı (min/maks) [mm] 0,10/1,0 Tek şerit genişliği (maks) [mm] 50 Makara iç çapı [mm] 76 Makara dış çapı (maks) [mm] 400
