9230/30/9-PD

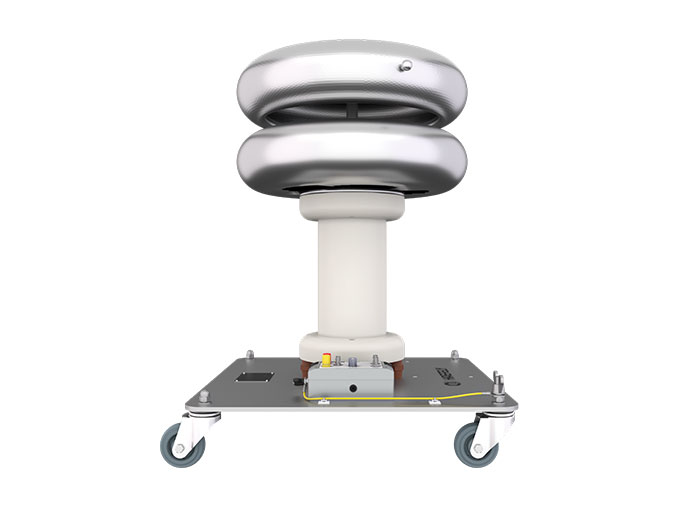

9230/30/9-PD tipi bağlantı kondansatörü, kompakt bir tasarım içerisinde bir yüksek gerilim kondansatörü, bir yüksek gerilim filtresi ve bir ölçüm empedansı içinde barındırır. PD dedektörü DDX 9121b ile birlikte kısmi deşarjları ölçmek için iyileştirilmiştir. Yüksek gerilimli elektrotla birleştirilmiş yarım T filtre, yalnızca güç kaynağından gelen herhangi bir paraziti azaltmakla kalmaz, aynı zamanda PD ölçüm devresinin hassasiyetini de artırır. Filtre, mekanik bir kıvılcım aralığı ile aşırı gerilimlerden korunur.
Özellikler
HV filtresi
Bağlantı kapasitörü
Empedans ölçümü AKV 9310
Kapasitans değerlerinde yüksek istikrar
Garantili optimum frekans bant genişliği
PD içermez (<1 pC)
Yüksek kapasitans (9 nF)
Görseller
Uygulamalar
Dağıtım transformatörleri
Ölçü transformatörleri
Döner makineler
Şalt Hücreler (OG/YG/GIS)
Parafudrlar
Buşingler
Kablolar
Bileşen testi
Araştırma ve Geliştirme
