8175 Serisi

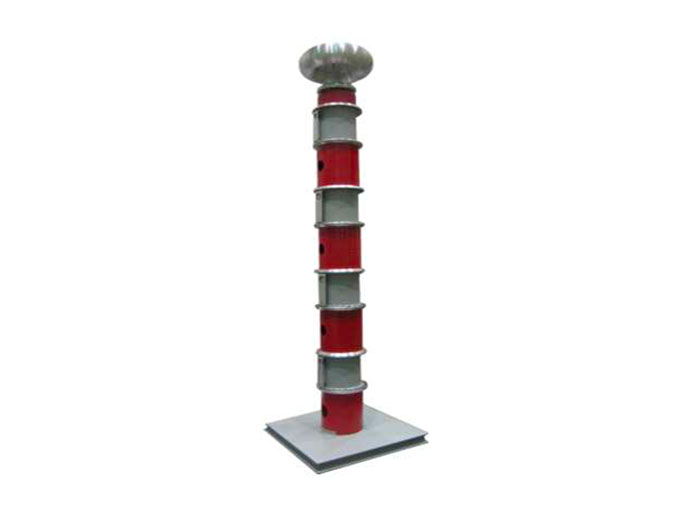

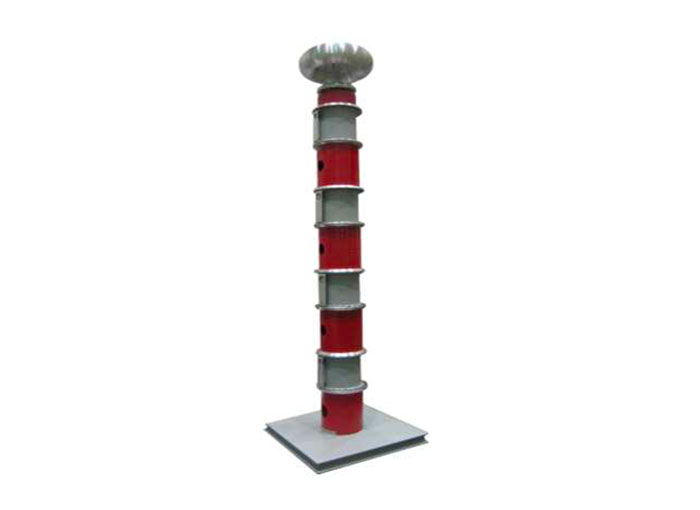

8175PL Serisi DC Hipot Test Cihazları, uygun bir kademeli tasarımda 175 kV ila 875 kV aralığı sunar. Bu sistemler SF6 izolasyonlu olup, her modül ayrı ayrı 17 mA’da 175 kV üretebilmektedir. Standart güç derecesi 3 kW’dır. Standart %1 hat regülasyonu ile dalgalı hat voltajında bile düşük kaçak ölçümü mümkündür. Tasarım ayrıca ters çevrilebilir polarite sunar. Bu modüler (genişletilebilir) yapı, daha önce büyük mobil üniteler gerektiren durumlarda bu taşınabilir test cihazlarının kullanımını destekler. Örneğin, saha testi yapılırken, her teknisyen bir kontrolör ve rutin testlerin gerektirdiği sayıda modül ile donatılabilir. Ardından, rutin olmayan yüksek voltaj testleri için, test sahasında ek modüller monte edilebilir. Depolama ve nakliye için her modül için yeniden kullanılabilir bir nakliye konteyneri sağlanır. Mevcut modeller: 8175PL-1, 8175PL-2, 8175PL-3, 8175PL-4, 8175-5.
Özellikler
175 kV’dan 875 kV’a genişletilebilir Sağlam, hafif, taşınabilir, modüler yapı
Büyük yükleri test etmek için yüksek akım çıkışı
tersinir polarite
mA başına %0,2’den az dalgalanma
Analog kilovolt ve akım ölçerler
Çalışma sırasında güvenlik için sıfır başlatma kilidi ve harici kilitleme hükümleri
Korona karşıtı toroid
Kompakt kontrol ünitesi, saha kullanımı için ideal olan uzaktan konumlandırmaya izin verir
Anlık akım ters anahtarı
Opsiyonel yüksek voltaj kısa devre solenoidi
Yeniden kullanılabilir
Hızlı ve Kolay: Modüler bir sistem kurulum süresini sınırlar ve kullanıcı dostu kontroller kullanımı kolaylaştırır
Modüler Yapı: Sadece gerekli voltaj için gerekli sayıda modül getirin
Kolayca Taşınabilir: SF6 yalıtımlı modüller, bir minibüs veya kamyonet içinde taşımayı hafif ve basit hale getirir
Doğru Kaçak Akım Ölçümleri: Koruma devresi kaçak kaçak akımları ortadan kaldırır
Görseller
Aksesuarlar
8175-CONT: Ek kontrolör bölümü
izolasyon transformatörü içerir
8175-MOD: 175kV modül kiti
modül, eğirme, yalıtkan ayırıcı, direnç bölümü, ara bağlantı kablolarını içerir
EXT-WARN-1: Bir yıl uzatılmış garanti
Uygulamalar
Kablonun DC Hipot Testi
Elektrik şalt
Motorlar ve Jeneratörler
Diğer elektrikli cihazlar
