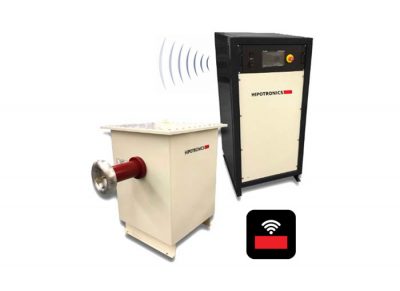

700-DI
HIPOTRONICS standart AC Dielektrik Test Sistemleri serisi, IEC60, IEEE 4 ve IEC 270 ve diğer ulusal test standartlarına uygun olarak elektrikli cihazlarda yüksek voltajlı
AC testleri yapmak üzere tasarlanmıştır. Farklı kurulum koşullarına uyacak çeşitli mekanik konfigürasyonlar mevcuttur.
Test nesnesini test alanına taşımak zor olduğunda bazı modeller mobil versiyonlarda tedarik edilebilir.
AC Dielektrik Test Setleri, olağanüstü güvenilirlik, dayanıklılık ve işlevsellik ile çok çeşitli voltaj ve güç değerlerinde mevcuttur.
İhtiyacınız ne olursa olsun, HIPOTRONICS ihtiyaçlarınızı karşılamak için uygun fiyatlı, son derece güvenilir bir test çözümüne sahiptir.
Özellikler
Sürekli ayarlanabilir çıkış voltajı
Yeniden tasarlanan Otomatik ve Manuel Programlanabilir Kontrolör
Maksimum nominal çıkış voltajının %0,5 ila %100’ü (2kVA ve 5kVA) veya %3,5 ila %100’ü (≥10kVA) çalışacak şekilde tasarlanmıştır
Yeniden kalibrasyon erişimi için kolayca erişilebilir sayaç
Nominal çıkış akımının %10 ila %110’u arasında ayarlanabilir aşırı yük
Yedek kesici aşırı yük güvenliği
Çıkışa bağlı voltmetre ve ampermetre
Sıfır başlatma kilidi, HV’ye enerji verilmeden önce voltaj kontrolünün minimumda olmasını sağlar
Sıfırdan nominal gerilime kadar mevcut nominal akım.
Minimum kurulum süresi ile kullanımı basit ve sezgisel kontrol paneli, basit testlere olanak tanır
Tam voltajda flashover’lara dayanmak için aşırı gerilim kompanzasyonlu HV trafo sargıları
Çıkışa bağlı sayaçlar hızlı doğru okumalar sağlar
Tüm sayaçlarda, transformatörlerde vb. aşırı gerilim ve geçici koruma
Tam çıkış voltajında düşük PD seviyeleri ile kısmi deşarj testi (PD seviyelerinin sistem siparişinde belirtilmesi gerekir ve ek bileşenler gerektirebilir).
Görseller
Aksesuarlar
Düşük PD Seçeneği: 2pC’den düşük çıkış seviyesi için isteğe bağlı öğe
Veri toplama yazılımı
tezgah üstü kontrolörde otomatik/manuel işletim terminali
Uygulamalar
kapasitörler
Tel ve Kablo
Transformatörler
Konnektörler
Tıbbi cihazlar
Bobinler ve Şoklar
Aletler
Diğer Elektrikli Aparatlar
