4861

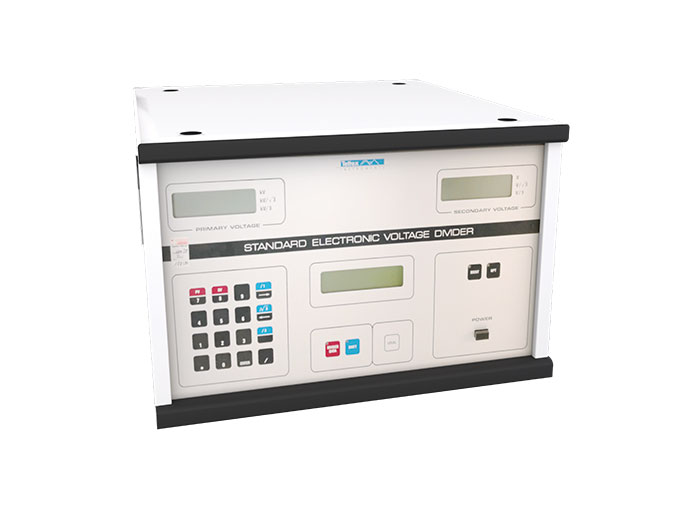

4860 serisi (basınçlı gaz ve hava kapasitörlerini birleştiren ölçüm ünitesi ve yüksek hassasiyetli HV bölücü). Yüksek hassasiyetli standart gerilim bölücü, yüksek gerilim ölçü transformatörlerinin diferansiyel yöntem (köprü) ölçümünde karşılaştırma standardı olarak kullanılır. Bu ayırıcı setin özel aktif koruma kontrollü tasarımı, eşsiz, yüksek doğruluk sağlar.

Özellikler

Geniş bir voltaj aralığında herhangi bir enstrüman trafosu oranı için evrensel karşılaştırma standardı Çok hassas voltaj bölücü oranı (±50 ppm, ±0,1 dak) Maks. ölçüm voltajı yalnızca sıkıştırılmış gaz kapasitörlerinin voltaj derecesine bağlıdır
Elektronik bölücü, yüksek voltajlı standart bir kapasitöre ihtiyaç duymadan 1000V altındaki voltajlar için doğrudan kullanılabilir
Tüm Tettex (2767, 2765, 2711/22 ve 2711/23) ve diğer birçok üreticinin enstrüman trafosu test setleri (köprüler) için uygundur
Daha önceki 4850 serisinin doğrudan değiştirilmesi
Mevcut sıkıştırılmış gaz kapasitörleri, genel olarak eksiksiz bir bölücü sistem oluşturmak üzere uyarlanabilir.
Komple sistem sertifikalandırılabilir
IEEE 488 veya RS 232C arayüzleri ile uzaktan kontrol imkanı
Kapasitif yüksek gerilim bölücü birimine dayalı teknik çözüm

Kategoriler:

Doküman

4861 High Precision Standard Electronic Voltage( 516kb )      | 4861 High Precision Standard Electronic Voltage

Görseller

Uygulamalar

Gerilim ölçü trafolarının (AG/OG/YG) doğruluk testi
Meteoroloji enstitüleri
Araştırma ve Geliştirme
