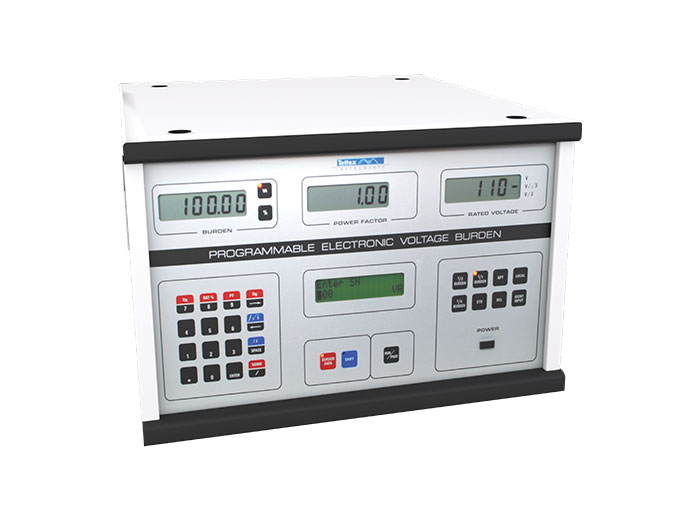

3695 Programmable Electronic Voltage Burden( 329 kb) | 3695 Programmable Electronic Voltage Burden
3695
Programlanabilir elektronik voltaj yükü, tip 3695, gerilim ölçü transformatörlerinin verimli bir şekilde test edilmesi için tasarlanmıştır.
Pasif dirençler ve endüktanslarla oluşturulmuş geleneksel yüklerin yerini alır.
Özellikler
3695 tipi voltaj yükü, standart voltaj değerleri için uygundur. Güç seviyeleri, 50 ve 60 Hz’de cos β = 0,1 ila 1 ile geniş bir aralıkta (75 VA’ya kadar) seçilebilir
% 1’lik yüksek doğruluk – ek harici pasif yük tipi 3697 ile beraber bağlandığında bile
Güç aralığı, 3697 tipi ek bir pasif voltaj yükü ile 400 VA’ya genişletilebilir
3695 ünitesinde kullanılan yük oluşturma prensibi elektroniktir, klasik pasif yüklere dayalı değildir.
Ölçüm sisteminin iç direnci, ünite kullanıcı arayüzünden parametrelenebilir ve otomatik olarak telafi edilir
IEEE 488 veya RS 232C arayüzleri ile uzaktan kontrol imkanı
Yük değerleri, IEC 61869-3, ANSI C57.13 ve VDE 0414 Bölüm 2’ye dayalı olarak saklanan tablolardan alınabilir.
Dokuz ayrı yük ayarı (SN, cos β) gerektiğinde saklanabilir
Görseller
Uygulamalar
Akım ölçü transformatörleri (AG/OG/YG)
Yüksek gerilim ölçü transformatörlerinin yerinde testi
Meteoroloji enstitüleri
Araştırma ve Geliştirme
