2903 Test Cell Liquid Insulants ( 315 kb ) | 2903 Test Cell Liquid Insulants
2903

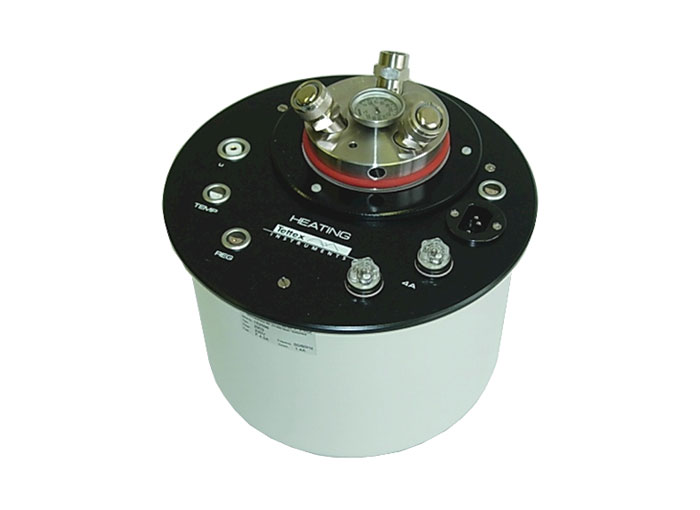

2903 tipi hassas test hücresi, yalıtım yağı gibi sıvı yalıtkanların dielektrik özelliklerini ölçer.
Kapasitansı, tan delta’yı (dağılma faktörü) ve bağıl geçirgenliği (dielektrik sabiti) ve ayrıca özgül direnci belirler.
Test hücresi, korumalı bir ölçüm elektrotu (koruyucu halka kondansatörü) ile silindirik bir kapasitör olarak tasarlanmıştır ve böylece test sonuçlarını etkileyebilecek kaçak kapasitansları önler.
Özellikler
Korumalı ölçüm elektrotları
150 ⁰C’ye kadar sıcaklık aralığı (dışarıdan köprü ölçümü ile kontrol edilir)
Vakumlu tasarım
Gömülü PT100 sıcaklık sensörleri
Gömülü analog termometre
Dayanıklı paslanmaz çelik elektrotlar ve hassas mekanik tasarım
Görseller
Uygulamalar
Mineral, doğal veya sentetik yağlar gibi sıvılar
Yüksek viskoziteli geleneksel olmayan sıvı numuneler
Sanayi ve üniversitede Araştırma ve Geliştirme
Teklif Al
İlgili ürünler
-
Darbe Gerilim Jeneratörleri 400kV-1200kV

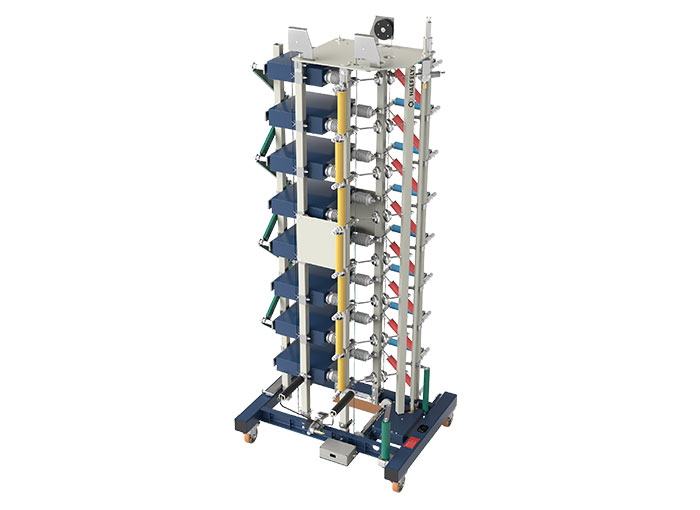

SGSA darbe test sistemleri, yıldırım darbelerini ve anahtarlama dalgalanmalarını simüle eden darbe gerilimleri oluşturmak için kullanılabilir. SGDA, üç darbeli gerilim üreteci modelinin en küçüğüdür. Çeşitli modellerde 10 kV ile 1200 kV arasında iletebilmektedir.
Her kademe için 5 kJ enerji ile SGSA, LV ve MV şebeke bileşenlerinde kullanışlıdır.Özellikler
Yapılandırması kolaydır
Küçük taban alanı
Çok Küçük dahili endüktans
Her aşamada için birden fazla direnç tutma soketi
Tekerlekler veya Hava Yastıkları üzerinde harketlilik

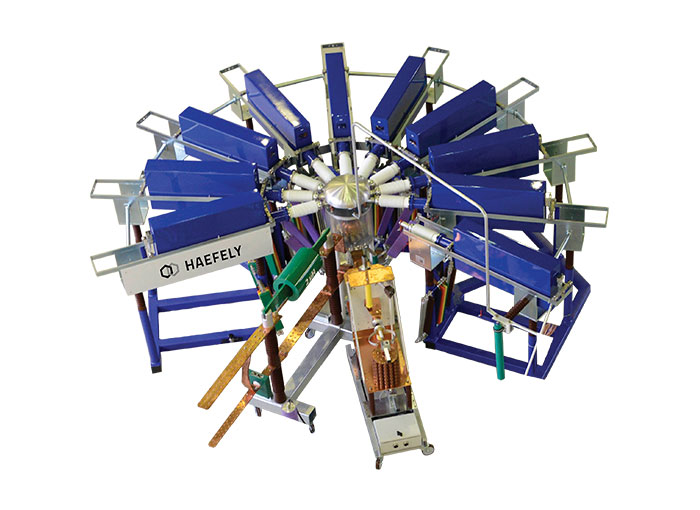

Darbe Akımı üretme aksesuar seçeneği
Dış mekan için modelleri mevcuttur -
Nominal SF6 Gazlı Kapasitör (25kV)
3388 sıkıştırılmış bir gaz kondansatörüdür ve köprü devrelerinde dielektrik kayıp faktörünü (tan delta), dielektrik sabitini ve kabloların, yalıtkanların, transformatör sargılarının ve diğer yalıtım ortamlarının kapasitansını ölçmek için nominal kapasitans olarak kullanılır.
Özellikler
Atmosferik basınç ve nemden etkilenmeyen son derece kararlı kapasitans
Çok düşük iç dağılım faktörü
Kısmi Deşarj yok
Talep üzerine eşzamanlı tan d ve voltaj ölçümü (Çift) mümkündür.
Talep üzerine yüksek Gerilim AC ölçümü için ikincil ünite -
AC Test Sistemi (25-100kV ve 20-100kVA)
ACS test sistemleri 25-100 kV gerilim ve 20-100 kVA güç aralığında çalışan AC güç kaynakları olup opsiyonel olarak kısmi deşarj ve C &Tan delta (kayıp faktörü) ölçümlerini de gerçekleştirebilen en kompakt dielektrik test sistemleridir.
AC yüksek gerilim kaynakları, sadece birkaç örnek vermek gerekirse, dağıtım trafoları, gösterge trafoları, şalt cihazları, buşingler, motorlar, kablo sonlandırmaları gibi – IEC ve IEEE/ANSI standartlarına göre – yüksek gerilim bileşenleri üzerinde dielektrik geçirmezlik testleri için kullanılır. ACS serisi, en yeni nesil standart dielektrik test setlerimizdir. Yüksek gerilim test ekipmanlarında 100 yılı aşkın deneyim, serinin tasarımına ve imalatına girmiştir. ACS test setleri, uzun sorunsuz yaşam döngüsü ile kullanımı kolay ve güvenlidir. HAEFELY HVC 300 AC sistemi kontrol eder. Bu son teknoloji ürünü PLC tabanlı kontrol, test sisteminin çalışması için gerekli tüm bileşenleri içerir ve CaMS (Kontrol ve Ölçüm Stüdyosu) çalıştıran standart Windows tabanlı bir bilgisayarla iletişim kurar. CaMS, test sistemlerini ve ölçüm cihazlarını kontrol etmek için HAEFELY’nin evrensel platformudur. Kullanımı son derece kolaydır ve çok nazik bir öğrenme eğrisine sahiptir ve operatörün sistemi minimum eğitimle kullanmaya başlamasına olanak tanır. ACS test setleri, kısmi deşarjlar veya tan d (dağılım faktörü) gibi ek testler gerçekleştirmek için son derece hassas ölçüm cihazlarımızla birleştirilebilir. Bir PD dedektörü ile birleştirildiğinde, PD içermeyen seçenek, en yüksek standartları veya müşteri gerekliliklerini test etmek için <1 pc’yi garanti eder.
Özellikler
IEC, IEEE/ANSI ve diğer ilgili ulusal standartlara uyumludur.
En yüksek endüstriyel Güvenlik Bütünlük Seviyesi SIL 3 (ISO 61508) sertifikalıdır.
Tek bir tedarikçiden hepsi bir arada çözüm sunar.
HAEFELY CaMS kullanıcı arayüzüne sahip HVC 300 AC kontrol ünitesi
Kapasitif buşingli, sıcaklık göstergeli ve susuz havalandırmalı, tank tipi yağ izoleli HV trafosu
En hızlı ve en güvenilir elektronik flaş algılama
Sıfır PD (opsiyonel) -
Sönümlü Kapasitif Darbe Bölücüler 100-1000kV
İkincil kapasitör birimleriyle birleştirilmiş CR Serisi sönümlü kapasitif darbeli gerilim bölücüler, bir darbe üreteci tarafından sağlanan darbe gerilimlerini ölçer. CR bölücüler, yüksek dinamik davranış için tasarlanmış ve geliştirilmiş olup, tam ve kuyruk doğranmış Lİ ve Sİ dalga formları için kullanılırlar. Ölçüm hassasiyeti ve basamak tepkisi IEC 60060-2 gereksinimlerini karşılar. CR bölücüler, tekerlekler ile bir taban kaidesine monte edilir
Özellikler
Geniş aralıklı darbeli gerilim ölçümü
Farklı oranlar için kolayca değiştirilen ikincil birimler
Koronasız çalışma için özel olarak tasarlanmış toroidal elektrotlar
